EBZ280D ناتئ Roadheader

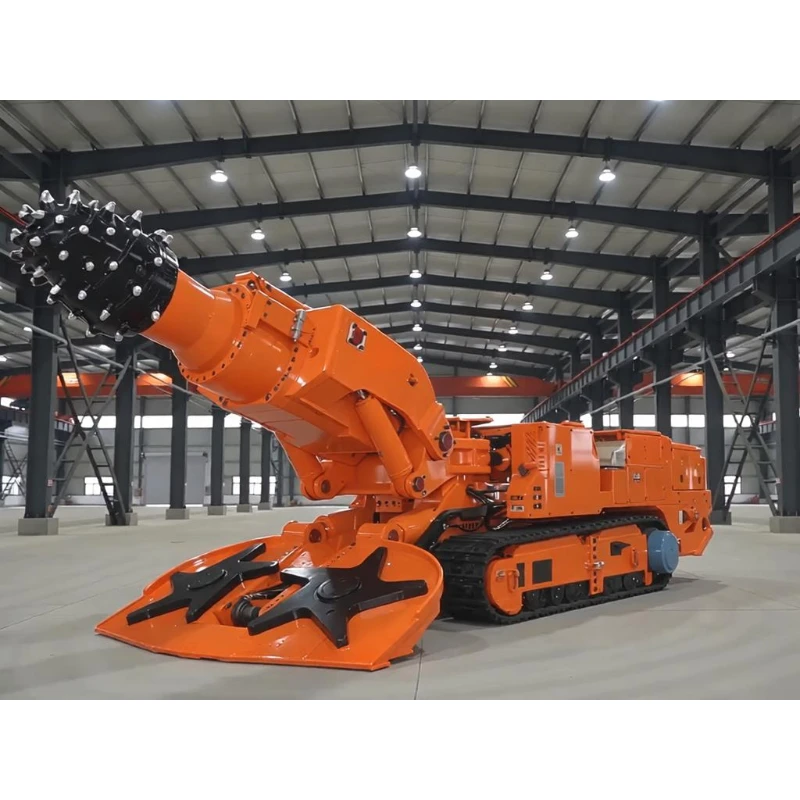

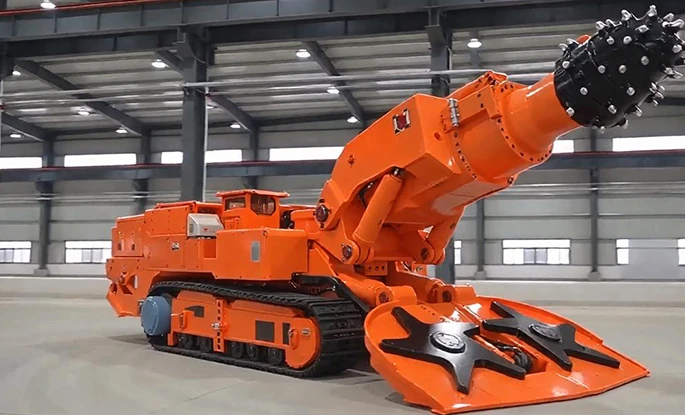

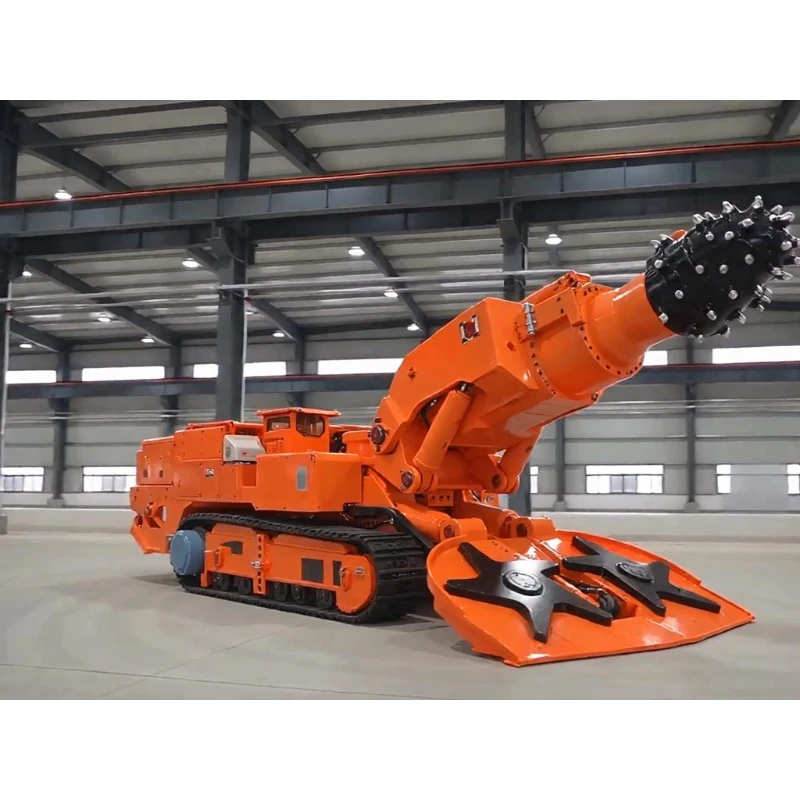

إن رأس الطريق الكابولي EBZ280D هو نموذج للخدمة الشاقة تم تصميمه خصيصًا لحفر الأنفاق الصخرية فائقة الصلابة. مع الوزن الإجمالي 106 طن، فهي مجهزة بمحرك قطع مزدوج الطاقة (280/200kW) وسرعتين دوران قابلتين للتعديل (54/27r/min). إنه يقطع الصخور الصلبة بقوة ضغط أحادية المحور تصل إلى 110 ميجا باسكال في ظل الظروف القاسية ويعمل بشكل اقتصادي وفعال لطبقات تبلغ 70 ميجا باسكال. يتراوح ارتفاع القطع من 3.1 إلى 5.2 مترًا، وعرض القطع من 4.2 إلى 6.2 مترًا، ومساحة القطع من 13.2 إلى 32.2 مترًا مربعًا للطرق ذات المقاطع الكبيرة جدًا.
إن رأس الطريق الكابولي EBZ280D هو نموذج للخدمة الشاقة تم تصميمه خصيصًا لحفر الأنفاق الصخرية فائقة الصلابة. مع الوزن الإجمالي 106 طن، فهي مجهزة بمحرك قطع مزدوج الطاقة (280/200kW) وسرعتين دوران قابلتين للتعديل (54/27r/min). إنه يقطع الصخور الصلبة بقوة ضغط أحادية المحور تصل إلى 110 ميجا باسكال في ظل الظروف القاسية ويعمل بشكل اقتصادي وفعال لطبقات تبلغ 70 ميجا باسكال. يتراوح ارتفاع القطع من 3.1 إلى 5.2 مترًا، وعرض القطع من 4.2 إلى 6.2 مترًا، ومساحة القطع من 13.2 إلى 32.2 مترًا مربعًا للطرق ذات المقاطع الكبيرة جدًا. توفر لوحة المجرفة التي يبلغ عرضها 3.6 مترًا وعمق الغمر 480 مم أداءً متميزًا في إزالة الأوساخ. تغطي قدرتها على التسلق +18 درجة صعودًا إلى -25 درجة منحدرات تنازلية لسيناريوهات التدرج المتنوعة. من خلال اعتماد التصميم المعياري المنفصل، يزن أثقل مكون فردي غير قابل للفصل 9.7 طن فقط من أجل الشحن المريح عبر الحدود والنقل المجزأ تحت الأرض. متوافق مع مصدر طاقة المناجم الدولي السائد AC1140V-50 هرتز، فهو بمثابة معدات حفر الأنفاق الرئيسية للمناجم الكبيرة ذات الطبقات الصخرية عالية الصلابة.
| رأس الطريق من نوع ذراع الرافعة EBZ280D – المعلمات الرئيسية | |
| الوزن الإجمالي (ر) | 106 |
| طول جسم الآلة (م) | 12.15 |
| ارتفاع جسم الآلة (م) | لوحة الغطاء 2.0 / رأس القطع أفقي 2.5 |
| عرض المسار الخارجي (م) | 3.14 |
| العرض الإجمالي لرأس التجميع (م) | 3.6 |
| ارتفاع القطع لتحديد المواقع (م) | 3.1 – 5.2 |
| عرض القطع لتحديد المواقع (م) | 4.2 – 6.2 |
| منطقة القطع (م²) | 13.2 – 32.2 |
| قدرة التسلق (°) | +18 إلى -25 |
| وزن رأس القطع (كجم) | 200 |
| جمع وزن الرأس (كجم) | 480 |
| قوة القطع القصوى (كيلو نيوتن) | 110 / 70 |
| ضغط المحمل الأرضي (MPa) | 0.19 |
| قطع قوة المحرك (كيلوواط) | 280 / 200 |
| سرعة رأس القطع (ص/دقيقة) | 54 / 27 |
| قوة محرك مضخة الزيت (كيلوواط) | 160 |
| جهد الإمداد | تيار متردد 1140 فولت - 50 هرتز |
| الحد الأقصى لأبعاد الأجزاء غير القابلة للفصل (مم) | الإطار الرئيسي الأمامي: 3.3 × 1.56 × 1.58 (يمكن تقسيمه) المزلق الأوسط: 3.09 × 0.79 × 0.60 إطار الدعم الخلفي: 3.01 × 1.59 × 1.53 |
| الحد الأقصى لوزن الجزء غير القابل للفصل (t) | 9.7 |
أداء قوي للغاية في الصخور الصلبة مع أوضاع مرنة مزدوجة السرعة
يعمل وضع الخدمة الشاقة بقدرة 280 كيلووات على سحق الصخور المدمجة التي تبلغ قوتها 110 ميجا باسكال، بينما يعمل وضع توفير الطاقة بقدرة 200 كيلووات على تقليل تكاليف التشغيل للطبقات العادية. يتيح 54r/min حفر الأنفاق بسرعة ويوفر 27r/min عزم دوران عاليًا للصخور الصلبة. إنه يتجنب التوقف عند العمل في الصخور ذات الطبقات البينية والأخطاء لدعم التشغيل المستمر على المدى الطويل في الجيولوجيا المعقدة.
حفر أنفاق كبيرة الحجم وعالية الكفاءة مع تشكيل جيد للطرق
تصل مساحة القطع القصوى إلى 32.2㎡ لتشكيل طرق كبيرة في ممر واحد. يعمل عمق غمر رأس القطع البالغ 200 مم وعمق غمر لوحة المجرفة البالغ 480 مم على إزالة بقايا الأرضية تمامًا، وقطع أعمال التسوية اليدوية وتحسين سلاسة الطريق.
هيكل مستقر واسع المسار لتنقل موثوق به على المنحدرات الشديدة
تحافظ المسارات الموسعة التي يبلغ طولها 3.14 مترًا على الضغط الأرضي عند 0.19 ميجا باسكال لمنع الغرق والانزلاق على الأرض الناعمة الموحلة. قدرة التسلق +18 درجة صعودًا و-25 درجة هبوطًا تتكيف مع الطرق المنحدرة والأنفاق الهابطة. تقوم لوحة المجرفة التي يبلغ عرضها 3.6 مترًا بتجميع الوحل على نطاق واسع لتتناسب مع حفر الأنفاق المكثفة وتقليل وقت توقف الانسداد.
هيكل متين للخدمة الشاقة من أجل عمر خدمة أطول للمكونات الأساسية
يعزز الوزن الإجمالي البالغ 106 طن الاستقرار التشغيلي. تم اعتماد الأجزاء المقاومة للتآكل من فئة المناجم لوحدة القطع والنظام الهيدروليكي لتقليل معدلات الفشل تحت أحمال الصخور الصلبة الثقيلة وإطالة وقت حفر الأنفاق الشهري الفعال.
وحدات نقل مقسمة لسهولة النشر في المناجم الكبيرة بالخارج
يتم شحن الوحدات القابلة للفصل بما في ذلك الإطار الرئيسي الأمامي والناقل الأوسط وإطار الدعم الخلفي بشكل منفصل، مع أقصى وزن لمكون واحد يبلغ 9.7 طن مناسب لممرات النقل الضيقة تحت الأرض. ومن خلال التوافق مع المعايير الدولية لطاقة المناجم، يعمل التجميع الموحد في الموقع على تقليل دورات التشغيل.
دعم فني مخصص لما قبل البيع مصمم خصيصًا لسيناريوهات الصخور الصلبة
نقوم بتصميم خطط مطابقة لوضع الطاقة، وتخطيطات النقل المقسمة، وجداول حفر الأنفاق المتدرجة وفقًا لصلابة الصخور المحلية، وأبعاد الطرق، وتوزيع المنحدرات، والخدمات اللوجستية تحت الأرض. يتم تقييم المخاطر الجيولوجية مثل العيوب والطبقات البينية الشوائب مقدمًا لتوفير الدعم الفني الكامل للمشاريع الخارجية.
دورة كاملة لخدمة ما بعد البيع في الخارج لتقليل خسائر التوقف عن العمل
يتم تقديم تدريب متخصص على العمليات الشاقة في الصخور الصلبة ومهارات مواقع المنحدرات عن بعد. تتوفر قطع غيار أصلية مخزنة لمحركات القطع والصمامات الهيدروليكية ومجموعات ناقل الحركة؛ إن استكشاف الأخطاء وإصلاحها بسرعة عبر الإنترنت لتبديل السرعة والأخطاء المتعلقة بالتسلق يضمن إنتاجًا مستقرًا للمناجم عالي الإنتاجية.
