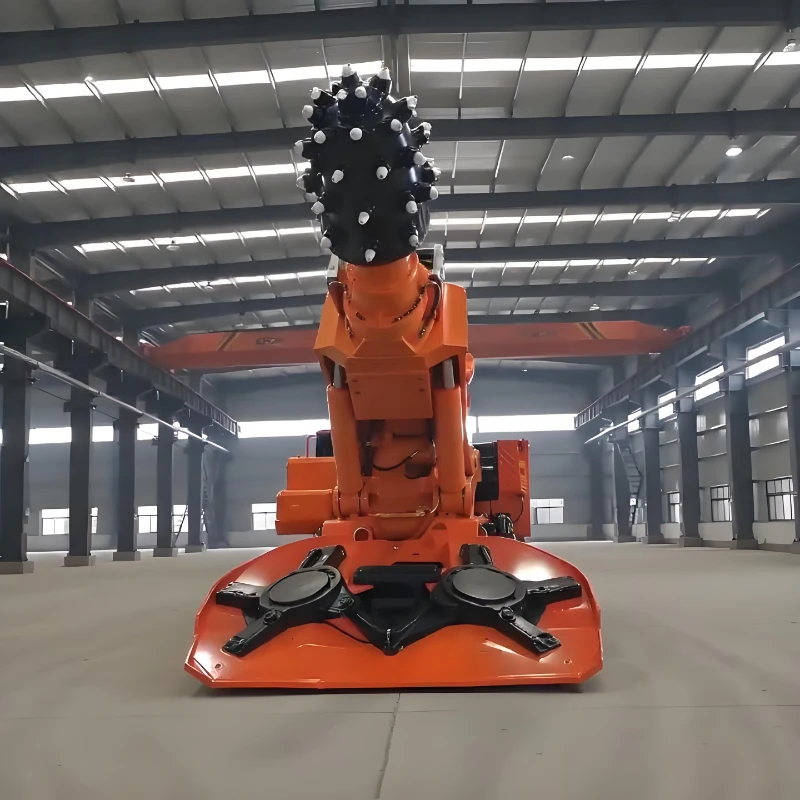

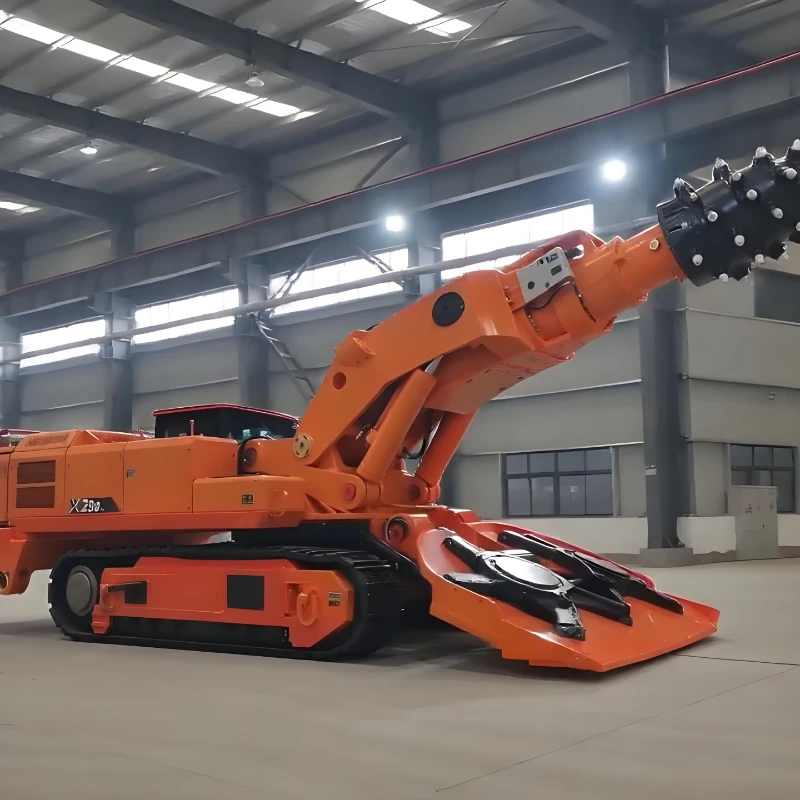

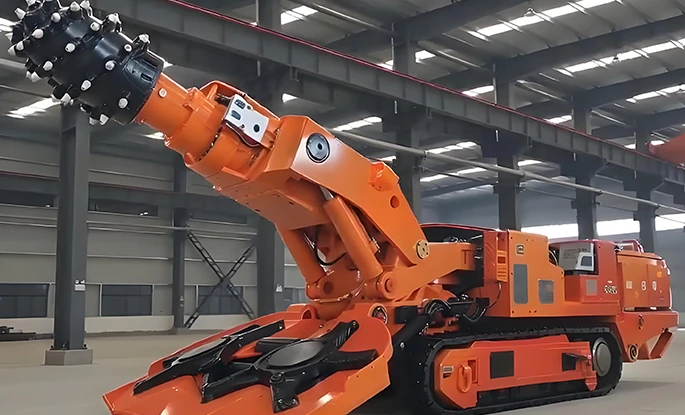

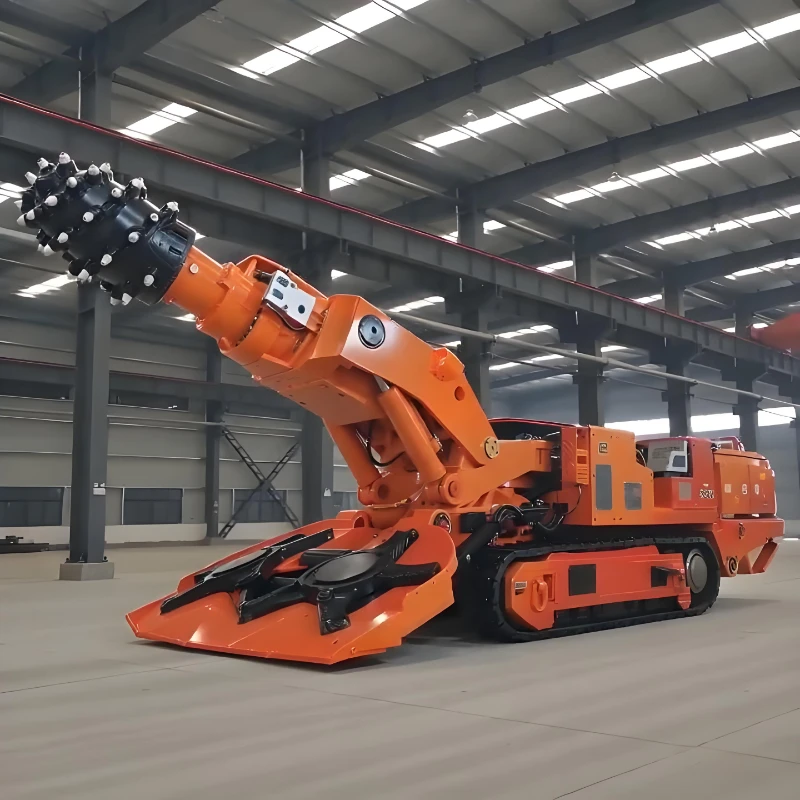

EBZ180 رأس الطريق من نوع بوم
إن رأس الطريق من النوع ذي ذراع الرافعة EBZ180 عبارة عن آلة حفر أنفاق رئيسية متوسطة الوزن مع صلابة هيكلية صلبة وطاقة وفيرة. إنها تدمج قطع الصخور، وتحميل الوحل والنقل الزاحف، وهي مصممة خصيصًا للطبقات المتوسطة الصلابة في مناجم الفحم المتوسطة إلى الكبيرة ومناجم المعادن لحفر الأنفاق ذات المقطع العرضي المتوسط والكبير. إنه يقطع الصخور بقوة ضغط تصل إلى 80 ميجا باسكال ويحقق عملية فعالة من حيث التكلفة عند 60 ميجا باسكال. يسهل التصميم المعياري المنفصل عملية التسليم والتجميع المجزأة تحت الأرض، بينما يدعم النظام الهيدروليكي عالي الطاقة التشغيل المستمر لفترة طويلة من أجل حفر الأنفاق بشكل منتظم في الصخور المحيطة الأكثر صلابة. نظرًا لتفوقها على نماذج الخدمة المتوسطة، يمكن استبدالها بسلسلة الخدمة الشاقة الخاصة بنا للأقسام الكبيرة جدًا أو الظروف الصخرية شديدة الصلابة.
إن رأس الطريق من النوع ذي ذراع الرافعة EBZ180 عبارة عن آلة حفر أنفاق رئيسية متوسطة الوزن مع صلابة هيكلية صلبة وطاقة وفيرة. إنها تدمج قطع الصخور، وتحميل الوحل والنقل الزاحف، وهي مصممة خصيصًا للطبقات المتوسطة الصلابة في مناجم الفحم المتوسطة إلى الكبيرة ومناجم المعادن لحفر الأنفاق ذات المقطع العرضي المتوسط والكبير. إنه يقطع الصخور بقوة ضغط تصل إلى 80 ميجا باسكال ويحقق عملية فعالة من حيث التكلفة عند 60 ميجا باسكال. يسهل التصميم المعياري المنفصل عملية التسليم والتجميع المجزأة تحت الأرض، بينما يدعم النظام الهيدروليكي عالي الطاقة التشغيل المستمر لفترة طويلة من أجل حفر الأنفاق بشكل منتظم في الصخور المحيطة الأكثر صلابة. نظرًا لتفوقها على نماذج الخدمة المتوسطة، يمكن استبدالها بسلسلة الخدمة الشاقة الخاصة بنا للأقسام الكبيرة جدًا أو الظروف الصخرية شديدة الصلابة.
| المعلمات الرئيسية لرأس الطريق من نوع ذراع الرافعة EBZ180 | |
| الوزن الإجمالي (ر) | 56 |
| طول الماكينة (م) | 10.3 |
| ارتفاع الماكينة (م) | لوحة الغطاء 1.67 / مستوى رأس القطع 2.07 |
| عرض المسار الخارجي (م) | 2.4 |
| العرض الإجمالي لرأس التجميع (م) | 3.0 |
| ارتفاع القطع لتحديد المواقع (م) | 2.5–4.4 |
| عرض القطع لتحديد المواقع (م) | 3.4–5.0 |
| منطقة القطع (م²) | 8.5–22 |
| قدرة التدرج (°) | ±18 |
| رأس القطع تحت الخلوص (مم) | 200 |
| خلوص رأس التجميع (مم) | 400 |
| الحد الأقصى/القوة الاقتصادية للضغط أحادي المحور (MPa) | 80/60 |
| ضغط المحمل الأرضي (MPa) | 0.19 |
| قوة محرك القطع (كيلوواط) | 180 |
| سرعة رأس القطع (ص/دقيقة) | 47.4 |
| قوة محرك مضخة الزيت (كيلوواط) | 110 |
| جهد الإمداد | تيار متردد 1140 فولت ~ 50 هرتز |
| الحد الأقصى لأبعاد الأجزاء غير القابلة للفصل (م) |
الإطار الرئيسي الأمامي 2.18×1.46×0.98 ناقل مكشطة أمامي 3.43×0.71×0.53 إطار الدعم الخلفي 0.98×2.4×1.32 |
| الحد الأقصى لوزن الجزء غير القابل للفصل (t) | 4.42 |
تكسير الصخور عالي الطاقة من أجل القدرة على التكيف مع الطبقات الصلبة
يعمل محرك القطع بقدرة 180 كيلو وات بثبات عند 47.4 دورة/ دقيقة لتكسير الصخور بقوة ضغط أحادية المحور تصل إلى 80 ميجا باسكال. إنه يحافظ على كفاءة عالية واستهلاك طاقة يمكن التحكم فيه عند 60 ميجا باسكال، ويقاوم التشويش في ظروف العمل في الصخور الصلبة مع اختراق أقوى من رؤوس الطرق العادية متوسطة الخدمة.
تشكيل طريق مرن مع تغطية واسعة للمقطع العرضي
تتراوح مساحة القطع المتاحة من 8.5㎡ إلى 22㎡، مع ارتفاع القطع القابل للتعديل (2.5-4.4 م) والعرض (3.4-5.0 م). تقوم وحدة واحدة ببناء أحجام متعددة للطرق الرئيسية وتقليل تكرار استبدال النموذج في الموقع.
التنقل المستقر في التضاريس المعقدة تحت الأرض
تزن الماكينة 56 طنًا مع مسارات بعرض 2.4 مترًا، وتتميز بضغط أرضي يبلغ 0.19 ميجا باسكال لتحقيق التوازن بين سعة الحمولة والأداء المضاد للغرق. قدرة التسلق ±18 درجة تتلاءم مع الأنفاق المتموجة. تعمل لوحة المجرفة التي يبلغ عرضها 3.0 مترًا وعمق الغمر 400 مم على تجميع الوحل ذو الموضع المنخفض تمامًا من أجل التفريغ السلس.
وسائل النقل سبليت مريحة تحت الأرض
أثقل مكون فردي غير قابل للفصل هو 4.42 طن فقط. تمر ثلاث مجموعات مجزأة مدمجة عبر ممرات ضيقة تحت الأرض بسهولة للتجميع في الموقع بصعوبة منخفضة لتتناسب مع معظم الظروف اللوجستية الخاصة بالمناجم.
مطابقة موثوقة للطاقة وإمدادات طاقة موجهة نحو الألغام
يتناسق محرك مضخة الزيت بقدرة 110 كيلو وات بشكل مثالي مع محرك القطع بقدرة 180 كيلو وات للحصول على إنتاج هيدروليكي مستقر. تتوافق مواصفات الطاقة AC1140V مع معايير الطاقة المحلية السائدة في مناجم الفحم، مما يوفر معدلات فشل منخفضة وسهولة الصيانة أثناء التحولات المستمرة الطويلة
