EBZ160 رأس الطريق من نوع بوم

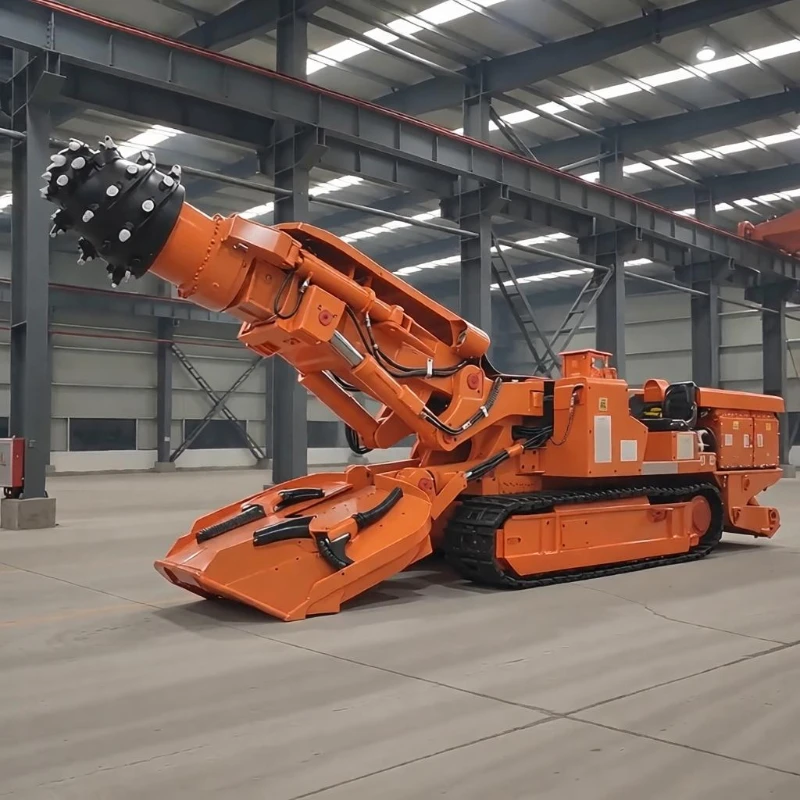

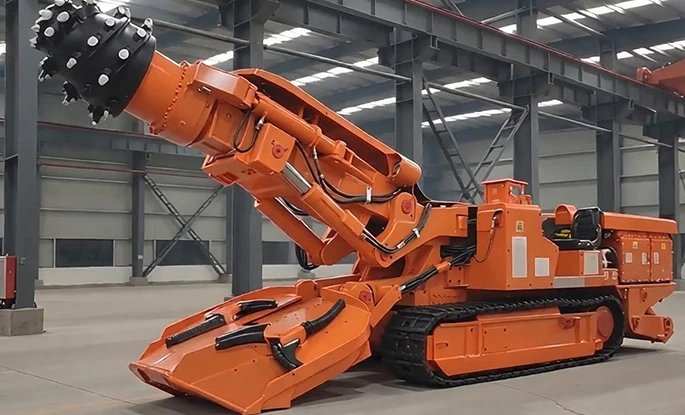

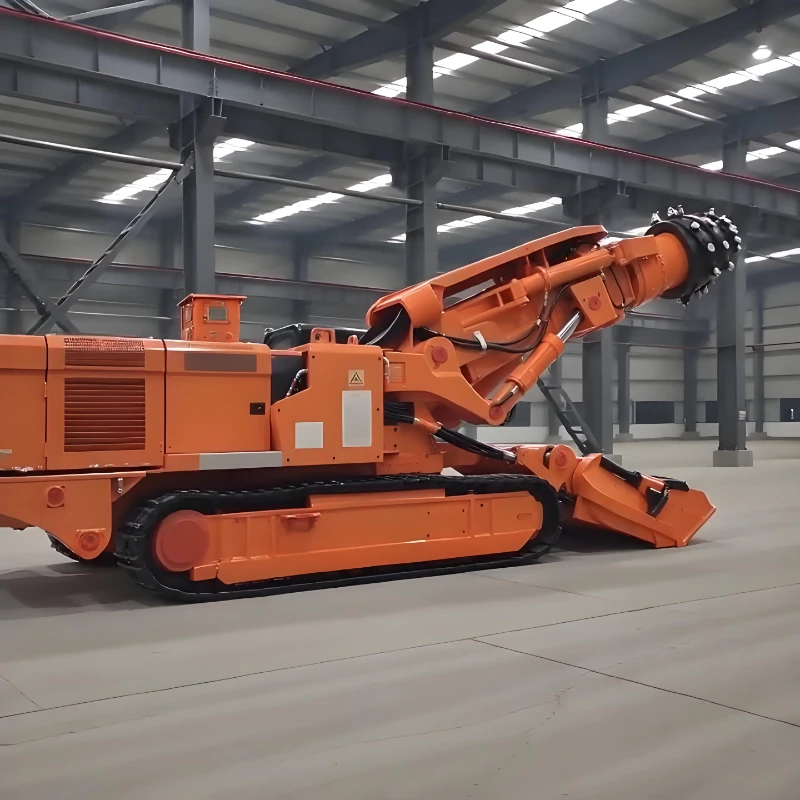

إن رأس الطريق من نوع ذراع الرافعة EBZ160 عبارة عن معدات حفر أنفاق أساسية متوسطة الحجم ذات هيكل متوازن وقوي، وتدمج وظائف قطع الصخور وتحميل ونقل المواد وسير الزاحف لبناء الطرق التقليدية في مناجم الفحم متوسطة الحجم والمناجم غير المعدنية. إنها مُجهزة بوحدة قطع تلسكوبية 550 مم لتغطية مقطع عرضي واسع، إنها تتبنى تصميمًا منفصلاً معياريًا لتحقيق التفكيك والنقل والتجميع المريح في المساحات الضيقة تحت الأرض. يتيح محرك القطع ثنائي التروس وإمدادات الطاقة ذات الجهد المزدوج للمشغلين تبديل أوضاع الطاقة وفقًا لصلابة الصخور، مما يحقق التوازن بين كفاءة الحفر واستهلاك الطاقة واستقرار التشغيل على المدى الطويل. إنها آلة مثالية لحفر الأنفاق المنتظم في الطرق ذات الصخور المحيطة متوسطة الصلابة.
إن رأس الطريق من نوع ذراع الرافعة EBZ160 عبارة عن معدات حفر أنفاق أساسية متوسطة الحجم ذات هيكل متوازن وقوي، وتدمج وظائف قطع الصخور وتحميل ونقل المواد وسير الزاحف لبناء الطرق التقليدية في مناجم الفحم متوسطة الحجم والمناجم غير المعدنية. إنها مُجهزة بوحدة قطع تلسكوبية 550 مم لتغطية مقطع عرضي واسع، إنها تتبنى تصميمًا منفصلاً معياريًا لتحقيق التفكيك والنقل والتجميع المريح في المساحات الضيقة تحت الأرض. يتيح محرك القطع ثنائي التروس وإمدادات الطاقة ذات الجهد المزدوج للمشغلين تبديل أوضاع الطاقة وفقًا لصلابة الصخور، مما يحقق التوازن بين كفاءة الحفر واستهلاك الطاقة واستقرار التشغيل على المدى الطويل. إنها آلة مثالية لحفر الأنفاق المنتظم في الطرق ذات الصخور المحيطة متوسطة الصلابة.
| المعلمات الرئيسية لرأس الطريق من نوع ذراع الرافعة EBZ160 | |
| الوزن الإجمالي (ر) | 45 |
| طول الماكينة (م) | 9.36 |
| ارتفاع الماكينة (م) | لوحة الغطاء 1.69 / مستوى رأس القطع 1.97 |
| عرض المسار الخارجي (م) | 2.33 |
| العرض الإجمالي لرأس التجميع (م) | 2.9 |
| ارتفاع القطع لتحديد المواقع (م) | 2.4–4.8 |
| عرض القطع لتحديد المواقع (م) | 3.3–5.4 |
| منطقة القطع (م²) | 7.9–25.9 |
| قدرة التدرج (°) | ±18 |
| رأس القطع تحت الخلوص (مم) | 260 |
| خلوص رأس التجميع (مم) | 300 |
| الحد الأقصى/القوة الاقتصادية للضغط أحادي المحور (MPa) | 70/50 |
| ضغط المحمل الأرضي (MPa) | 0.14 |
| قوة محرك القطع (كيلوواط) | 160/100 |
| سرعة رأس القطع (ص/دقيقة) / الشوط التلسكوبي (مم) | 48/24 / 550 |
| قوة محرك مضخة الزيت (كيلوواط) | 90 |
| جهد الإمداد | تيار متردد 1140 فولت/660 فولت ~ 50 هرتز |
| الحد الأقصى لأبعاد الأجزاء غير القابلة للفصل (م) |
الإطار الرئيسي 3.38×1.2×1.5 (النوع المقسم متاح) ناقل مكشطة أمامي 3.89×0.72×0.53 إطار الدعم الخلفي 1.534×2.33×1.05 |
| الحد الأقصى لوزن الجزء غير القابل للفصل (t) | 5.1 |
قوة مزدوجة التروس لمطابقة ظروف العمل المرنة
يدعم محرك القطع مستويين للطاقة (160 كيلو واط / 100 كيلو واط) مقترنين بسرعتين دوران (48 دورة / دقيقة / 24 دورة / دقيقة). يعمل الترس العالي على تحسين أداء كسر الصخور للطبقات الصلبة، بينما يقلل الترس المنخفض من استهلاك الطاقة للصخور الناعمة، مما يوفر قدرة رائعة على التكيف مع الظروف الجيولوجية المتنوعة.
قطع تلسكوبي لأحجام المقاطع العرضية المتعددة
تغطي السكتة التلسكوبية مقاس 550 مم لرأس القطع مناطق المقطع العرضي من 7.9㎡ إلى 25.9㎡ مع ارتفاع القطع وعرضه القابلين للتعديل. آلة واحدة تكمل تشكيل الطريق بمواصفات متعددة وتقلل من الاستثمار الإضافي في المعدات.
أداء سفر مستقر في التضاريس المعقدة تحت الأرض
إن الضغط الأرضي المنخفض بمقدار 0.14MPa يمنع الغرق بشكل فعال؛ قدرة التسلق ±18 درجة تتكيف مع الطرق المتموجة. تقوم الجنزير بعرض 2.33 مترًا ولوحة المجرفة بعرض 2.9 مترًا بتجميع ونقل المواد المتساقطة بكفاءة لتجنب تراكم المواد.
عتبة بناء منخفضة عبر وسائل النقل المقسمة
يزن أثقل مكون فردي غير قابل للفصل 5.1 طن فقط بأبعاد مجزأة مدمجة. يمكن نقل الهيكل المقسم تحت الأرض بشكل منفصل، مما يسهل عملية التسليم والتجميع في الموقع في الطرق الضيقة للمناجم الصغيرة والمتوسطة.
التوافق العالمي لإمدادات الطاقة
يتوافق الإدخال ثنائي الجهد (AC1140V / 660V) مع معايير الطاقة تحت الأرض في جميع أنحاء العالم. يتطابق محرك مضخة الزيت بقدرة 90 كيلو وات مع محرك القطع ثنائي التروس بشكل مثالي من أجل التشغيل المستمر المستقر وتكاليف الصيانة التي يمكن التحكم فيها.
