EBZ135 رأس الطريق من نوع بوم

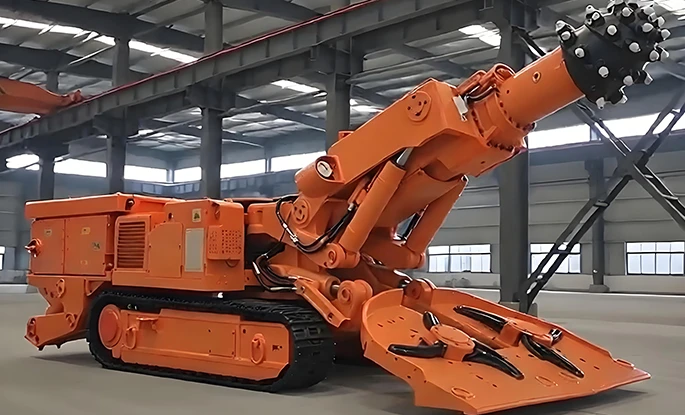

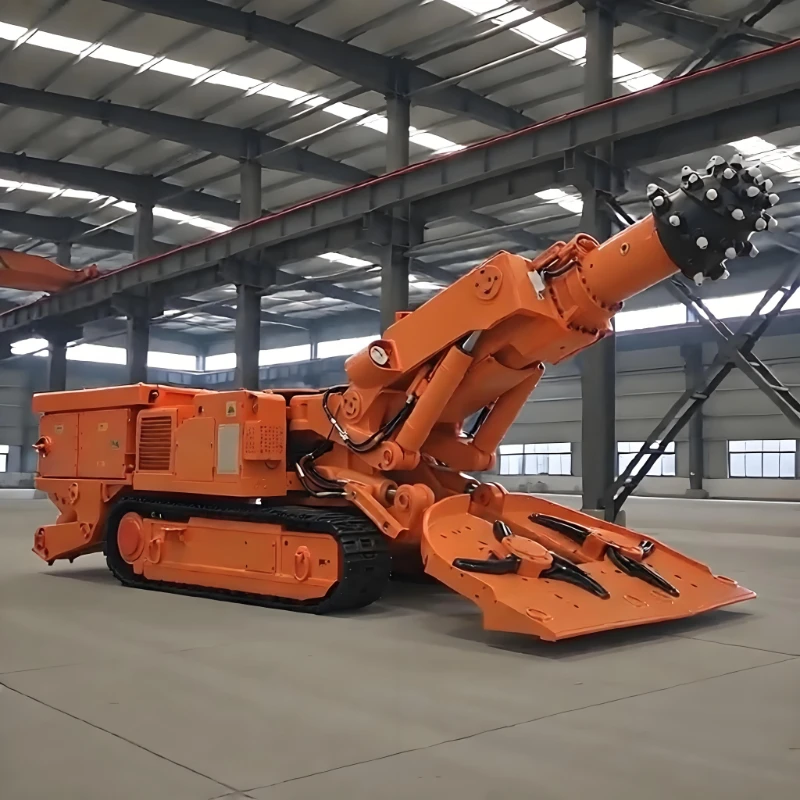

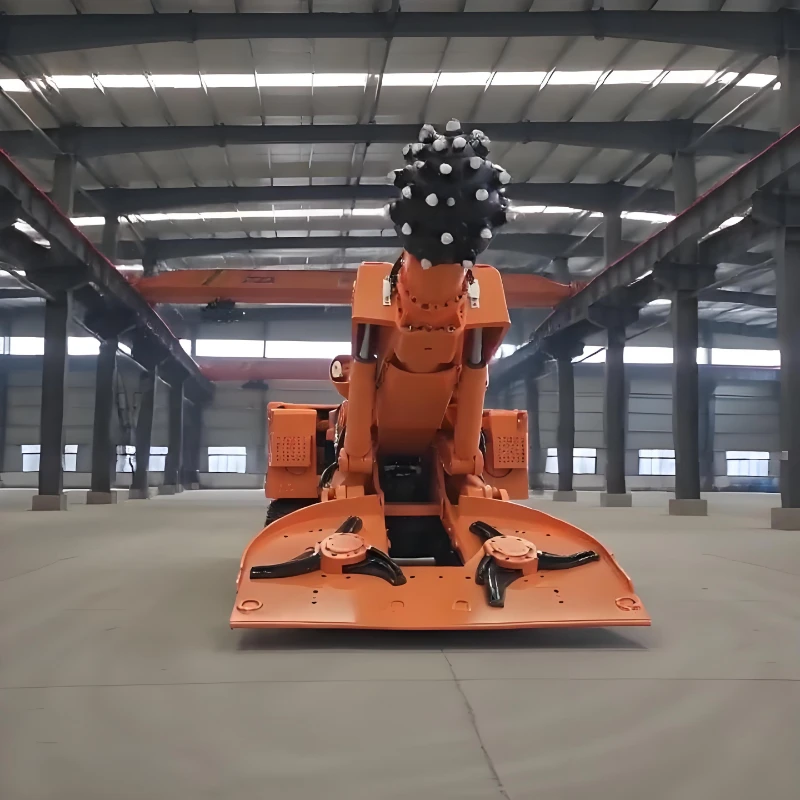

إن رأس الطريق من نوع ذراع الرافعة EBZ135 عبارة عن آلة خاصة خفيفة الوزن لحفر الطرق المتوسطة والصغيرة. مدمج في الهيكل، فهو يدمج وظائف القطع وجمع المواد ونقلها وسير الزاحف. تم تصميمها للطرق الضيقة في المناجم الصغيرة والمتوسطة الحجم، وهي مجهزة بوحدة قطع تلسكوبية لتكييف المقطع العرضي بشكل مرن. يسهل الهيكل المقسم المعياري النقل والتجميع في المساحات الضيقة تحت الأرض. يتناسب مصدر الطاقة ثنائي الجهد مع أنظمة الطاقة في مناطق التعدين المختلفة. الكفاءة والاقتصاد المتوازنان يجعلانه خيارًا مفضلاً لبناء الطرق في مناجم الفحم الصغيرة والمتوسطة والمناجم غير المعدنية.
إن رأس الطريق من نوع ذراع الرافعة EBZ135 عبارة عن آلة خاصة خفيفة الوزن لحفر الطرق المتوسطة والصغيرة. مدمج في الهيكل، فهو يدمج وظائف القطع وجمع المواد ونقلها وسير الزاحف. تم تصميمها للطرق الضيقة في المناجم الصغيرة والمتوسطة الحجم، وهي مجهزة بوحدة قطع تلسكوبية لتكييف المقطع العرضي بشكل مرن. يسهل الهيكل المقسم المعياري النقل والتجميع في المساحات الضيقة تحت الأرض. يتناسب مصدر الطاقة ثنائي الجهد مع أنظمة الطاقة في مناطق التعدين المختلفة. الكفاءة والاقتصاد المتوازنان يجعلانه خيارًا مفضلاً لبناء الطرق في مناجم الفحم الصغيرة والمتوسطة والمناجم غير المعدنية.
| EBZ135 المعلمات الرئيسية لرأس الطريق من نوع Boom | |
| الوزن الإجمالي (ر) | 38.8 |
| طول الجسم (م) | 8.92 |
| ارتفاع الجسم (م) | لوحة الغطاء 1.48 / رأس القطع أفقي 1.77 |
| عرض المسار (م) | 2.2 |
| عرض لوحة المجرفة (م) | 2.5/2.8 |
| عرض القطع لتحديد المواقع (غير تلسكوبي/تلسكوبي) (م) | 2.1~4.0/2.2~4.7 |
| تحديد موضع ارتفاع القطع (غير تلسكوبي/تلسكوبي) (م) | 3.3~5.1/3.3~5.9 |
| منطقة القطع (م²) | 6.93~20.4/7.26~27.73 |
| قدرة التسلق (°) | ±18 |
| وزن رأس القطع (كجم) | 200 |
| وزن لوحة المجرفة (كجم) | 200 |
| الحد الأقصى لعمق الحفر (م) | 70/50 |
| ضغط المحمل الأرضي (كيلو باسكال) | 0.135 |
| قوة محرك القطع (كيلوواط) | 135 |
| سرعة رأس القطع (ص/دقيقة) / الشوط التلسكوبي (مم) | 44/37/0/550 |
| قوة محرك مضخة الزيت (كيلوواط) | 75 |
| جهد الإمداد | تيار متردد 1140 فولت/660 فولت ~ 50 هرتز |
| الحد الأقصى لأبعاد الأجزاء غير القابلة للفصل (م) | الإطار الرئيسي 3.42×1.39×1.28 (نوع منفصل متاح) الأسطوانة الأمامية 3.89×0.72×0.56 إطار الدعم الخلفي 1.47×2.2×1.05 |
| الحد الأقصى لوزن الأجزاء غير القابلة للفصل (ر) | 5.37 |
القطع التلسكوبي للمقاطع العرضية المتعددة
يتميز رأس القطع بضربة تلسكوبية 550 مم. أوضاع العمل المزدوجة (تلسكوبية / غير تلسكوبية) تغطي مساحات المقطع العرضي من 6.93㎡ إلى 27.73㎡. تتكيف وحدة واحدة مع أحجام الطرق المختلفة وتحسن استخدام المعدات.
حفريات فعالة من حيث التكلفة للصخور متوسطة الصلابة
إنه يقطع الصخور بقوة ضغط أحادية المحور تصل إلى 70 ميجا باسكال ويوفر أداءً مستقرًا ومنخفض التكلفة عند 50 ميجا باسكال، ويتوافق تمامًا مع مهام التعدين المنتظمة لطبقات الفحم والصخور المحيطة متوسطة القوة.
قدرة ممتازة على المناورة في الطرق الضيقة
مع الوزن الإجمالي 38.8 طنًا وطول الجسم 8.92 مترًا بالإضافة إلى عرض الجنزير 2.2 مترًا، فإنه يحقق ضغطًا أرضيًا منخفضًا يبلغ 0.135 ميجا باسكال لتجنب الغرق. تتعامل قدرة التسلق بمقدار ±18 درجة مع الطرق المتموجة من خلال التوجيه المرن والحركة في الأنفاق الضيقة.
وسائل نقل وتجميع مريحة تحت الأرض
يزن أثقل مكون فردي غير قابل للفصل 5.37 طنًا فقط بأبعاد مجزأة مدمجة. يسمح الهيكل المقسم بالإنزال المنفصل إلى المناجم ويبسط عملية التجميع في الموقع في المناجم الصغيرة والمتوسطة ذات المساحة المحدودة.
توافق واسع لإمدادات الطاقة
يتوافق الإدخال ثنائي الجهد (AC1140V / 660V) مع معايير الطاقة تحت الأرض في جميع أنحاء العالم. يضمن مزيج الطاقة المتطابق لمحرك القطع بقدرة 135 كيلو وات ومحرك مضخة الزيت بقدرة 75 كيلو وات إنتاج طاقة متوازن، واستهلاك أقل للطاقة، وتقليل تكاليف الصيانة أثناء التشغيل المستمر.
