EBH320 رأس الطريق من نوع بوم

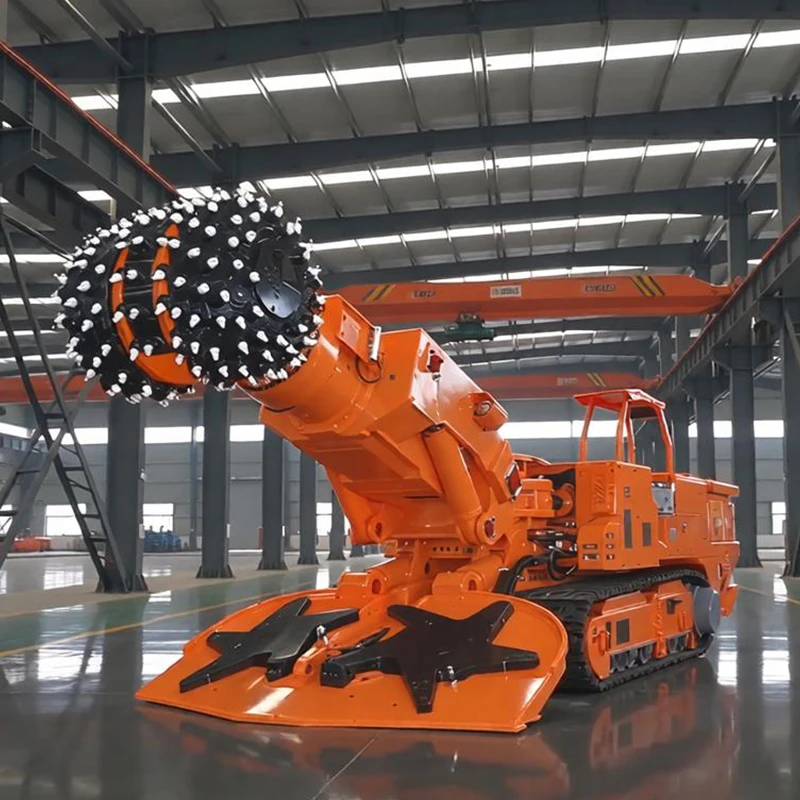

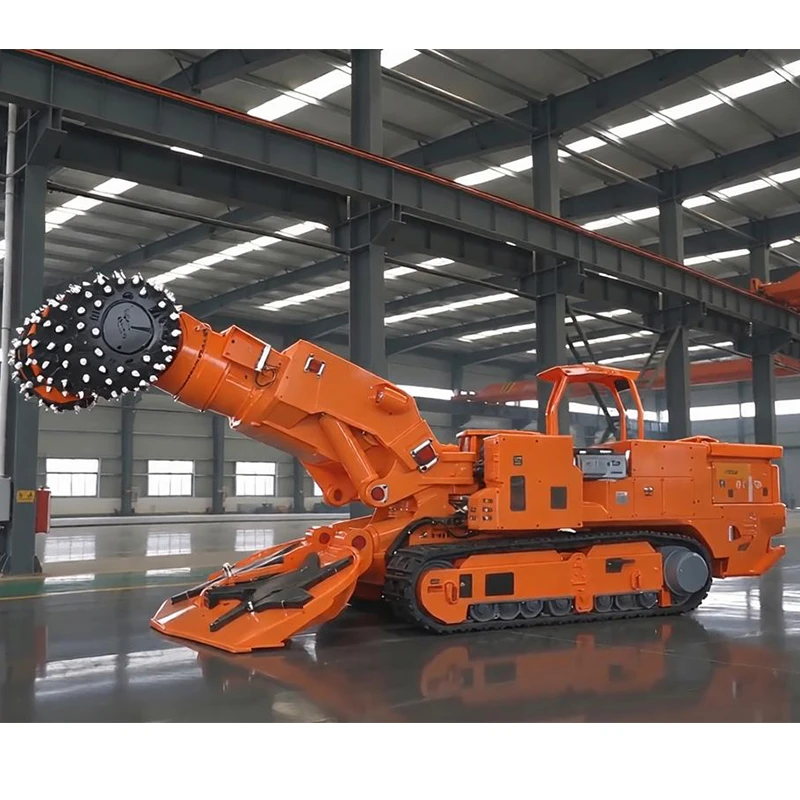

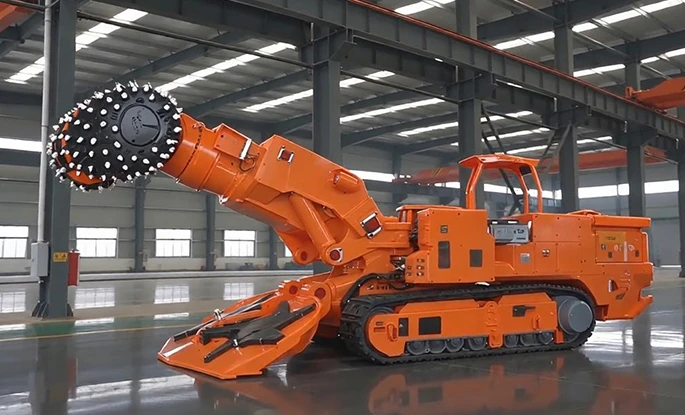

إن رأس الطريق من النوع ذي ذراع الرافعة EBH320 عبارة عن آلة تعدين للخدمة الشاقة تم تصميمها لحفر الطرق المتوسطة والكبيرة تحت الأرض. فهو يدمج وظائف القطع والتحميل والنقل والسفر في وحدة واحدة قوية. مناسبة لمناجم الفحم ومناجم المعادن وظروف العمل المختلفة تحت الأرض، فهي تشكل بمرونة الطرق ذات المقاطع العرضية المتعددة. يتيح تصميم التجميع المقسم سهولة النقل والتركيب في المساحات الضيقة تحت الأرض. مدعومة بأنظمة عالية الطاقة، توفر هذه الوحدة كفاءة حفر عالية وأداء مستقر، وتعمل بمثابة العمود الفقري الرئيسي لمشاريع حفر الأنفاق الصخرية الصلبة واسعة النطاق.
إن رأس الطريق من النوع ذي ذراع الرافعة EBH320 عبارة عن آلة تعدين للخدمة الشاقة تم تصميمها لحفر الطرق المتوسطة والكبيرة تحت الأرض. فهو يدمج وظائف القطع والتحميل والنقل والسفر في وحدة واحدة قوية. مناسبة لمناجم الفحم ومناجم المعادن وظروف العمل المختلفة تحت الأرض، فهي تشكل بمرونة الطرق ذات المقاطع العرضية المتعددة. يتيح تصميم التجميع المقسم سهولة النقل والتركيب في المساحات الضيقة تحت الأرض. مدعومة بأنظمة عالية الطاقة، توفر هذه الوحدة كفاءة حفر عالية وأداء مستقر، وتعمل بمثابة العمود الفقري الرئيسي لمشاريع حفر الأنفاق الصخرية الصلبة واسعة النطاق.
| رأس الطريق من نوع ذراع الرافعة EBH320 - المعلمات الرئيسية | |
| الوزن الإجمالي (ر) | 130 |
| طول الآلة (م) | 13.1 |
| ارتفاع الماكينة (م) | لوحة الغطاء 2.16 / مستوى رأس القاطع 2.6 |
| عرض المسار الخارجي (م) | 3.31 |
| العرض الإجمالي لرأس التجميع (م) | 3.8 / 3.6 |
| ارتفاع القطع لتحديد المواقع (م) | 3.3 – 5.6 |
| عرض القطع لتحديد المواقع (م) | 4.4 – 6.8 |
| منطقة القطع (م²) | 14.5 – 38 |
| قدرة التسلق (°) | ±18 |
| رأس القاطع تقويض (مم) | 320 |
| قطع رأس التجميع (مم) | 510 |
| الأعلى. / قوة ضغط الصخور الاقتصادية (MPa) | 120 / 80 |
| ضغط التلامس الأرضي (MPa) | 0.17 |
| قطع قوة المحرك (كيلوواط) | 320 |
| سرعة رأس القطع (ص / دقيقة) | 20 |
| قوة محرك المضخة الهيدروليكية (كيلوواط) | 200 |
| جهد إمداد الطاقة | تيار متردد 1140 فولت - 50 هرتز |
| الأعلى. أبعاد الجزء غير القابل للفصل (م) | الإطار الرئيسي الأمامي: 3.96 × 1.55 × 1.73 (النوع المقسم متاح) حوض الكاشطة الأوسط: 3.32 × 0.79 × 0.60 إطار الدعم الخلفي: 1.79 × 2.96 × 1.52 |
| الأعلى. وزن الجزء غير القابل للفصل (t) | 8.1 |
أداء فائق في قطع الصخور الصلبة
قادر على قطع الصخور بقوة ضغط أحادية المحور تصل إلى 120 ميجا باسكال، ويحقق حفرًا فعالاً من حيث التكلفة عند 80 ميجا باسكال. إنه يحافظ على كفاءة ثابتة في تكسير الصخور للصخور المحيطة عالية القوة، وهو مثالي لعمليات مناجم الصخور الصلبة.
قدرة واسعة على التكيف مع أحجام الطرق
يدعم الضبط المرن لارتفاع وعرض القطع مساحات المقطع العرضي من 14.5㎡ إلى 38㎡. تتعامل آلة واحدة مع أبعاد الطرق المتعددة دون استبدال المعدات بشكل متكرر.
سفر موثوق به على التضاريس المعقدة
ضغط أرضي منخفض يبلغ 0.17 ميجا باسكال يمنع الغرق والانزلاق. إنها تتكيف مع المنحدرات التي تصل إلى ±18° للطرق المتموجة تحت الأرض. تعمل لوحة المجرفة ذات العرض الواسع على تجميع المواد المتساقطة بكفاءة وتقليل تراكم المواد.
وسائل نقل وتجميع مريحة تحت الأرض
تصميم هيكلي مقسم إلى وحدات. يزن أثقل مكون فردي غير قابل للفصل 8.1 طن فقط. تتناسب الأبعاد المجزأة المدمجة مع الأنفاق الضيقة تحت الأرض لسهولة النقل والتجميع في الموقع، مما يؤدي إلى خفض حواجز الدخول إلى الموقع.
مخرجات طاقة وفيرة ودائمة
تكوين مزدوج عالي الطاقة: يوفر محرك القطع بقدرة 320 كيلووات بالإضافة إلى محرك مضخة الزيت بقدرة 200 كيلووات مصدر طاقة ثابتًا. يتوافق مدخل الطاقة AC1140 V مع مصدر الطاقة القياسي للمنجم تحت الأرض، مما يضمن موثوقية عالية للتشغيل المستمر لفترة طويلة.
