EBZ200M-2H بولتر مينر

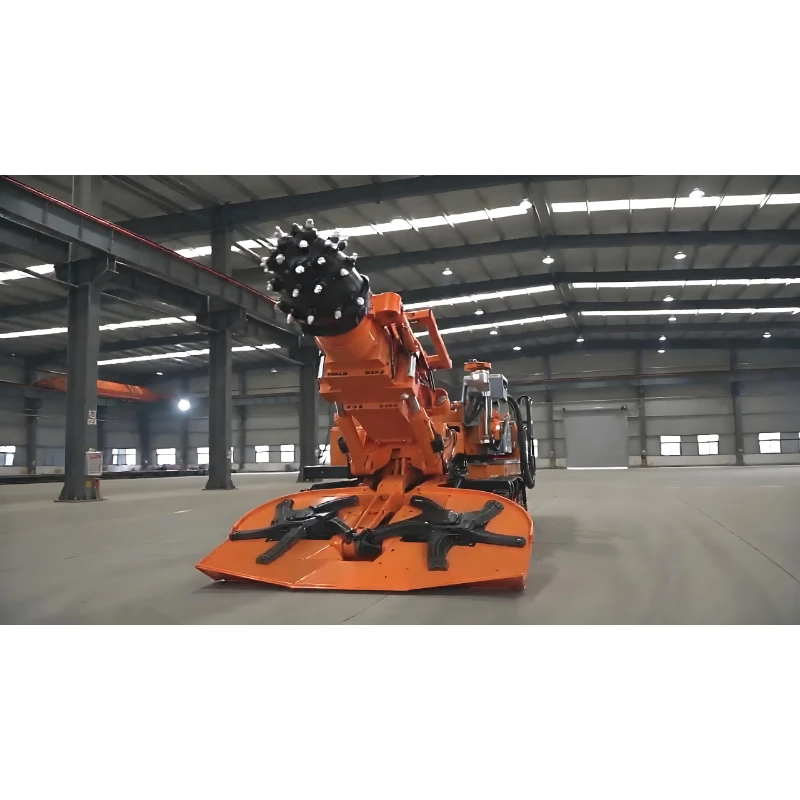

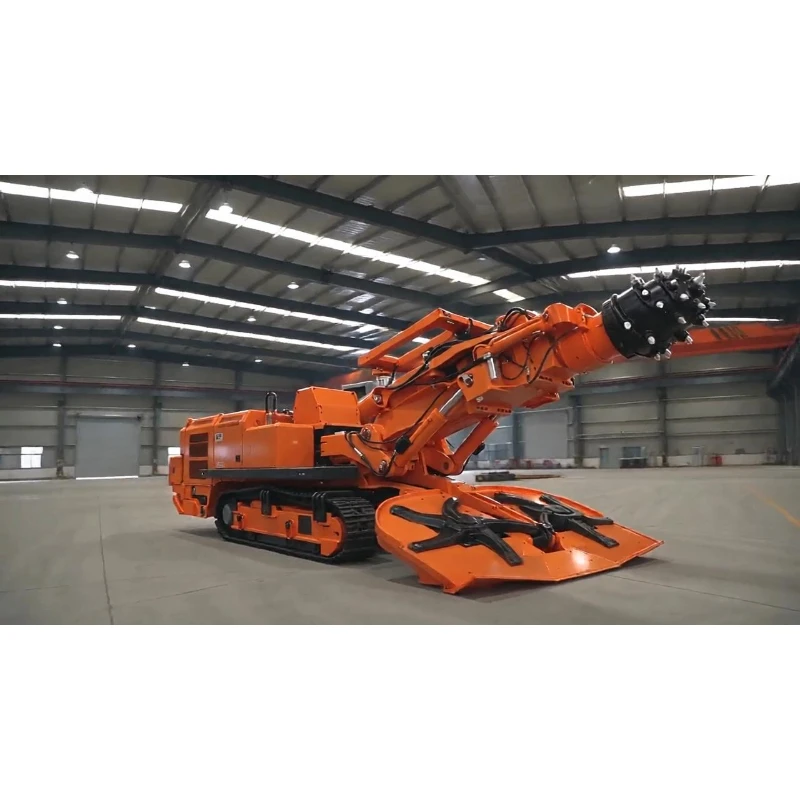

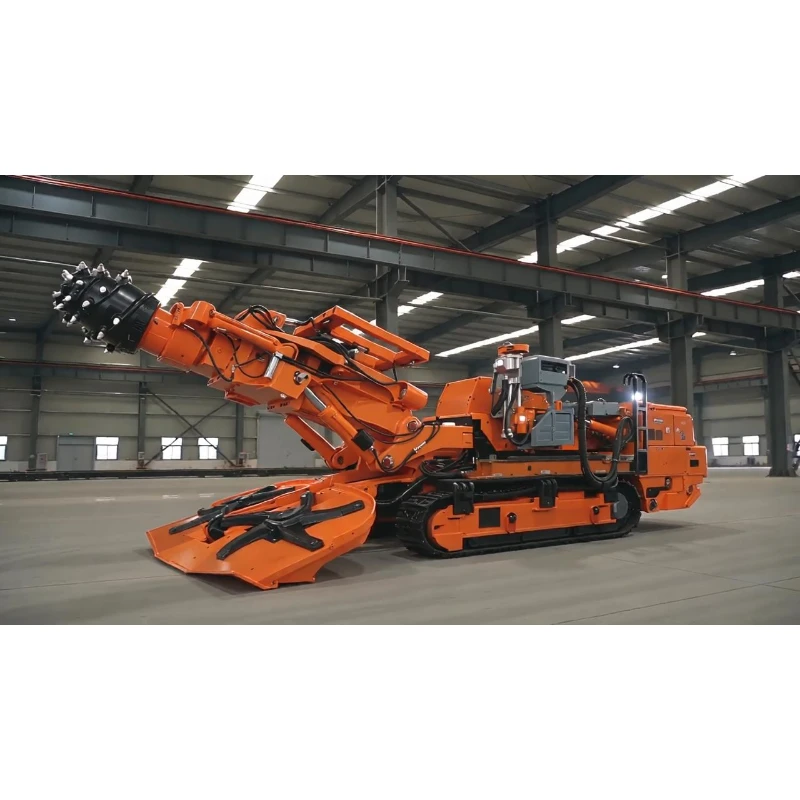

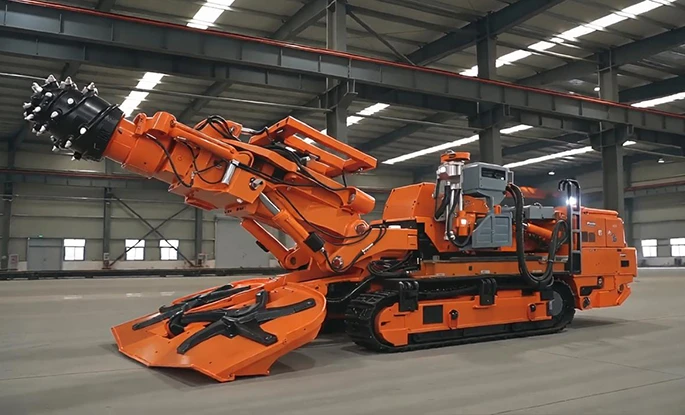

إن ماكينة التعدين EBZ200M‑2H عبارة عن وحدة حفر أنفاق ورسو متكاملة قياسية للخدمة الشاقة تجمع بين قطع الصخور ونقل الشوائب ودعم البراغي المتزامن. مجهزة بمحرك قطع مزدوج الطاقة ورأس قطع بشوط تلسكوبي 700 مم، فإنها تكسر الصخور بقوة ضغط أحادية المحور تصل إلى 85 ميجا باسكال وتوفر عملية فعالة من حيث التكلفة عند 60 ميجا باسكال.
إن ماكينة التعدين EBZ200M‑2H عبارة عن وحدة حفر أنفاق ورسو متكاملة قياسية للخدمة الشاقة تجمع بين قطع الصخور ونقل الشوائب ودعم البراغي المتزامن. مجهزة بمحرك قطع مزدوج الطاقة ورأس قطع بشوط تلسكوبي 700 مم، فإنها تكسر الصخور بقوة ضغط أحادية المحور تصل إلى 85 ميجا باسكال وتوفر عملية فعالة من حيث التكلفة عند 60 ميجا باسكال. يتناسب ارتفاع جسمها القياسي مع الطرق ذات الخلوص العادي. يسهل التصميم المقسم المعياري النقل المجزأ تحت الأرض. تتيح البراغي المزدوجة الحفر والرسو المتوازيين. بفضل احتياطي الطاقة الكافي وتعزيز الصخور المحيطة الموثوق به، فإنه يعمل بكفاءة في الطبقات المتوسطة الصلابة مع المقاطع العرضية المنتظمة للطرق. بالنسبة لظروف العمل منخفضة التماس، يمكن للعملاء اختيار متغير آلة التعدين ذات الحجم المنخفض EBZ200M‑2H.
| رأس الطريق EBZ200M-2H مع بولتر – المعلمات الرئيسية | |
| الوزن الإجمالي (ر) | 87 |
| طول جسم الآلة (م) | 12.28 |
| ارتفاع جسم الآلة (م) | ارتفاع الجسم 2.2 / رأس القطع أفقي 2.6 / أعلى نقطة 2.6 |
| عرض المسار الخارجي (م) | 2.86 |
| العرض الإجمالي لرأس التجميع (م) | 3.6 |
| قدرة التسلق (°) | ±18 |
| قطع رأس تقويض (مم) | 250 |
| قطع رأس التجميع (مم) | 350 |
| القوة القصوى / الاقتصادية للضغط أحادي المحور للصخور المقطوعة (MPa) | 85 / 60 |
| ضغط المحمل الأرضي (MPa) | 0.17 |
| قطع قوة المحرك (كيلوواط) | 200 / 110 |
| سرعة رأس القطع (ص/دقيقة) / السكتة الدماغية (مم) | 46 / 23 / 700 |
| قوة محرك مضخة الزيت (كيلوواط) | 132 |
| جهد الإمداد | تيار متردد 1140 فولت - 50 هرتز |
| ارتفاع الاغلاق (م) | 3.5 – 5.1 |
| عرض الاغلاق (م) | 4.5 – 6.1 |
| عدد البراغي | 2 |
| عزم الدوران (نيوتن · م) | 350 |
| بولتر السرعة المقدرة (دورة في الدقيقة) | 500 |
| منطقة الدعم (م²) | 4.2 |
| قوة الدعم (كيلو نيوتن) | 30 |
| الحد الأقصى لأبعاد الأجزاء غير القابلة للفصل (م) | الإطار الرئيسي الأمامي: 2.4 × 1.38 × 1.27 الإطار الرئيسي الخلفي: 2.37 × 1.4 × 1.45 المزلق الأمامي: 2.8 × 0.74 × 0.68 إطار الدعم الخلفي: 3.0 × 1.62 × 1.47 |
| الحد الأقصى لوزن الجزء غير القابل للفصل (t) | 5.2 |
رأس قطع ثنائي السرعة مزدوج الطاقة مع شوط تلسكوبي طويل جدًا لأداء متفوق للصخور الصلبة
يعمل محرك القطع ذو الإعدادين (200 كيلووات / 110 كيلووات) بسرعة 46 دورة/دقيقة و23 دورة/دقيقة. تعمل السكتة الدماغية التلسكوبية مقاس 700 مم على تحسين القدرة على تشكيل المظهر الجانبي والقدرة القصوى لقوة الصخور التي تبلغ 85 ميجا باسكال. في حالة الطبقات النموذجية 60 ميجا باسكال، فإنه يحافظ على استهلاك الطاقة المستقر وسرعة التقدم العالية؛ يشكل السفر التلسكوبي الطويل ملامح الطريق بمرونة للحصول على أسطح أكثر سلاسة.
أبعاد الجسم القياسية للطرق العادية والقدرة على التكيف مع التضاريس المستقرة
يبلغ وزن الماكينة 87 طنًا وطولها الإجمالي 12.28 مترًا، ويبلغ ارتفاعها 2.2 مترًا وحد أقصى لارتفاع العمل يبلغ 2.6 مترًا. تعمل المسارات التي يبلغ عرضها 2.86 مترًا على توزيع الوزن عند ضغط أرضي يبلغ 0.17 ميجا باسكال للحصول على أداء ممتاز ضد الغرق، في حين أن قدرة التسلق ±18 درجة تتعامل بشكل موثوق مع التضاريس المتموجة تحت الأرض.
الحفر المتوازي والرسو مع تغطية دعم واسعة لتحقيق مستوى أعلى من الأمان
يوفر مثقابان ملولبان عزم دوران يبلغ 350 نيوتن متر عند 500 دورة في الدقيقة مع قوة تثبيت تبلغ 30 كيلو نيوتن لكل نقطة. يتراوح ارتفاع الدعم من 3.5 إلى 5.1 مترًا، وعرض الدعم من 4.5 إلى 6.1 مترًا مع مساحة مدعومة تبلغ 4.2 متر مربع. تتم عملية التثبيت بالتزامن مع حفر الأنفاق للتخلص من فترات توقف عملية النقل وتحقيق استقرار الصخور المحيطة بشكل فوري ضد مخاطر الانهيار.
لوحة مجرفة عريضة لتجميع المواد بكفاءة وتفريغها دون انقطاع
تعمل لوحة المجرفة ذات العرض الكامل 3.6 مترًا وعمق الغمر البالغ 350 ملم على تجميع الشوائب المنخفضة تمامًا وتمنع الانسداد حتى في ظل ظروف الشوائب السميكة، مما يتوافق مع إيقاع حفر الأنفاق للخدمة الشاقة لإزالة الأوساخ بشكل مستمر.
وسائل نقل منفصلة مريحة وإمدادات طاقة متوافقة مع الألغام للتشغيل لفترات طويلة
يزن أثقل مكون فردي غير قابل للفصل 5.2 طن فقط؛ تمر أربع مجموعات مجزأة بطرق النقل القياسية تحت الأرض بسهولة بعد الانقسام. يتناغم محرك مضخة الزيت بقدرة 132 كيلووات بشكل مثالي مع نظام القطع. يتوافق مدخلات الطاقة AC1140 V‑50 هرتز مع معايير مناجم الفحم المحلية السائدة، مما يضمن انخفاض معدلات الفشل وسهولة الصيانة أثناء التحولات المستمرة الطويلة.
