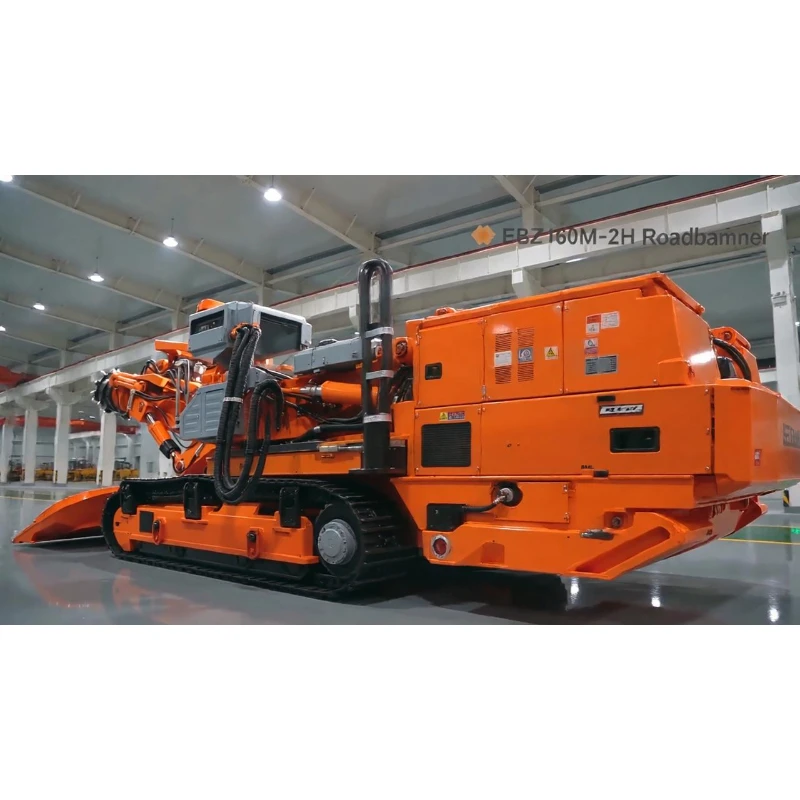

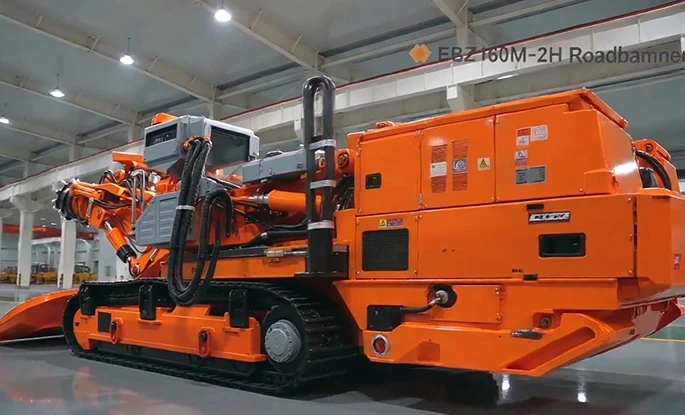

EBZ160M-2H بولتر مينر

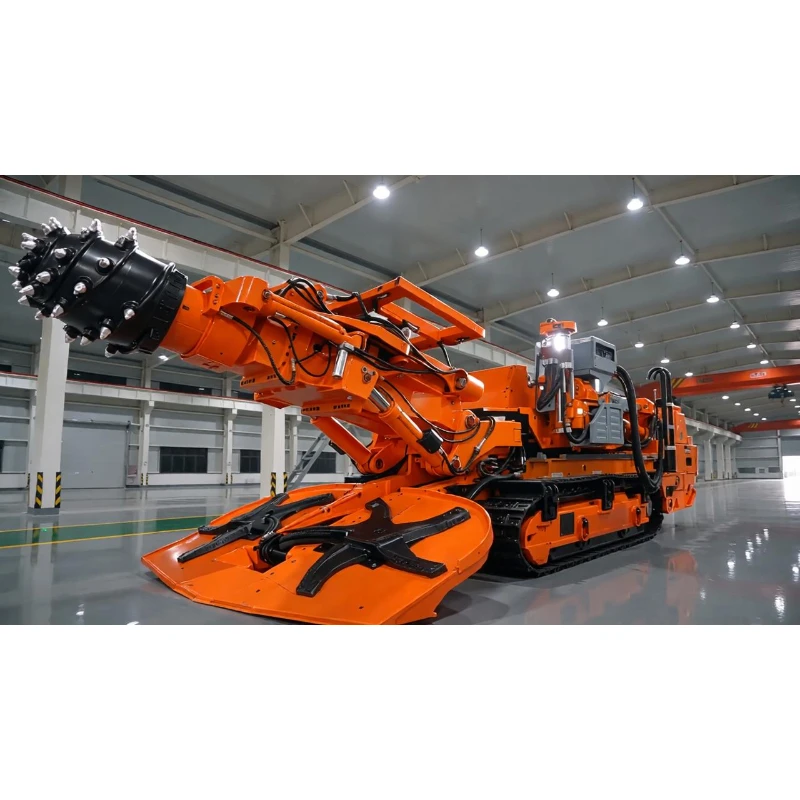

إن آلة التعدين EBZ160M-2H عبارة عن آلة متكاملة متوسطة الخدمة لعمليات حفر الأنفاق والتثبيت. إنها تدمج قطع الطرق، نقل المواد ودعم البراغي في وحدة واحدة، مما يمنع النقل المتكرر للمعدات في الموقع لبناء منجم فحم متوسط الحجم. مجهزة بوحدة قطع تلسكوبية 550 مم ووحدات مسامير مزدوجة، فهي تحقق الحفر والدعم المتوازي.
إن آلة التعدين EBZ160M-2H عبارة عن آلة متكاملة متوسطة الخدمة لعمليات حفر الأنفاق والتثبيت. إنها تدمج قطع الطرق، نقل المواد ودعم البراغي في وحدة واحدة، مما يمنع النقل المتكرر للمعدات في الموقع لبناء منجم فحم متوسط الحجم. مجهزة بوحدة قطع تلسكوبية 550 مم ووحدات مسامير مزدوجة، فهي تحقق الحفر والدعم المتوازي. يسهل التصميم المقسم المعياري النقل والتجميع تحت الأرض. تتناسب الطاقة ثنائية التروس وإمدادات الطاقة ثنائية الجهد مع التعدين المنتظم لطبقات الصخور متوسطة الصلابة، حيث تعمل كآلة أساسية لسير عمل الأنفاق والدعم المتوازي بكفاءة.
| رأس الطريق EBZ160M-2H مع بولتر – المعلمات الرئيسية | |
| الوزن الإجمالي (ر) | 61 |
| طول جسم الآلة (م) | 11.05 |
| ارتفاع جسم الآلة (م) | ارتفاع الجسم 2.1 / رأس القطع أفقي 1.97 / أعلى نقطة 2.5 |
| عرض المسار الخارجي (م) | 2.52 |
| العرض الإجمالي لرأس التجميع (م) | 3.2 |
| قدرة التسلق (°) | ±18 |
| قطع رأس تقويض (مم) | 220 |
| قطع رأس التجميع (مم) | 300 |
| الحد الأقصى / قوة الضغط أحادية المحور الاقتصادية للصخور المقطوعة (MPa) | ≤70 / ≤50 |
| ضغط المحمل الأرضي (MPa) | 0.16 |
| قطع قوة المحرك (كيلوواط) | 160 / 100 |
| سرعة رأس القطع (ص/دقيقة) / السكتة الدماغية (مم) | 48 / 24 / 550 |
| قوة محرك مضخة الزيت (كيلوواط) | 110 |
| جهد الإمداد | تيار متردد 1140/660 فولت – 50 هرتز |
| ارتفاع الاغلاق (م) | 3.0 – 4.45 |
| عرض الاغلاق (م) | 4.0 – 5.5 |
| عدد البراغي | 2 |
| عزم الدوران (نيوتن · م) | 300 |
| السرعة المقدرة بولتر (دورة في الدقيقة) | 500 |
| منطقة الدعم (م²) | 4.2 |
| قوة الدعم (كيلو نيوتن) | 30 |
| الحد الأقصى لأبعاد الأجزاء غير القابلة للفصل (م) | الإطار الرئيسي: 3.38 × 1.2 × 1.4 المزلق الأمامي: 3.9 × 0.6 × 0.64 إطار الدعم الخلفي: 2.8 × 1.39 × 0.94 |
| الحد الأقصى لوزن الجزء غير القابل للفصل (t) | 5.8 |
حفر الأنفاق والربط المتكامل لتحقيق كفاءة أعلى
يتم تركيب اثنين من مثقاب البراغي على آلة واحدة لإكمال الحفر والتثبيت في وقت واحد. يتراوح ارتفاع الدعم من 3.0 إلى 4.45 مترًا، وعرض الدعم من 4.0 إلى 5.5 مترًا مع مساحة مدعومة تبلغ 4.2 متر مربع. إنه يقلل وقت الانتظار الخامل الناتج عن معدات حفر الأنفاق والمسامير المنفصلة، مما يقلل بشكل كبير من دورات تشكيل الطريق.
قوة مزدوجة التروس للتكيف الجيولوجي متعدد الاستخدامات
يعمل محرك القطع ثنائي الإعداد (160 كيلو واط / 100 كيلو واط) بسرعتين دوران (48 دورة / دقيقة، 24 دورة / دقيقة) وشوط تلسكوبي 550 مم. إنه يقطع الصخور بقوة ضغط أحادية المحور تصل إلى 70 ميجا باسكال ويوفر أداء فعال من حيث التكلفة عند 50 ميجا باسكال، ويتكيف جيدًا مع كل من الطبقات الناعمة والمتوسطة الصلابة.
إمكانية التنقل الموثوقة على التضاريس المعقدة تحت الأرض

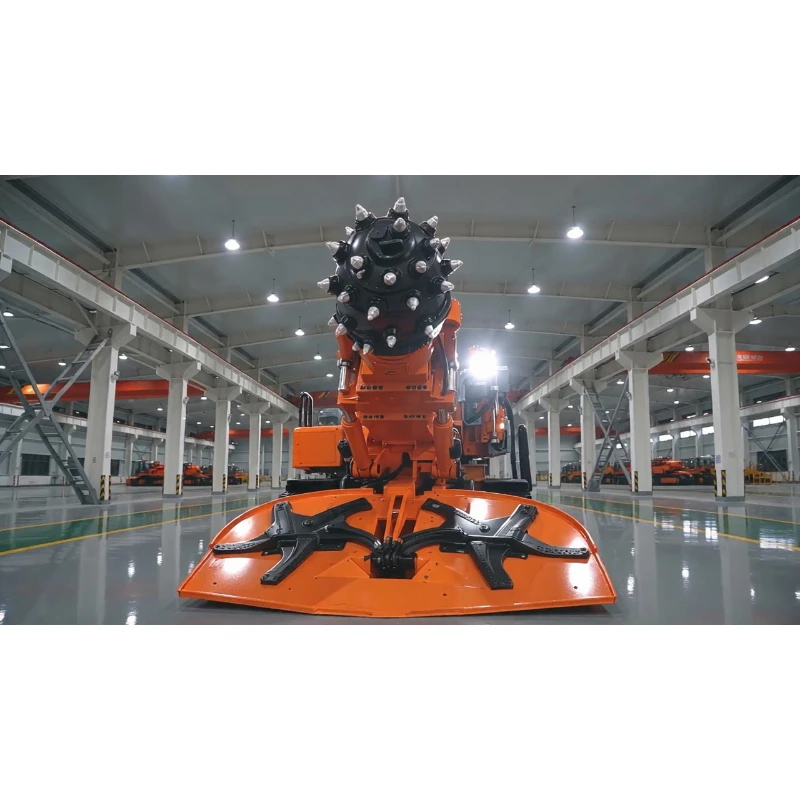

مع الوزن الإجمالي الذي يبلغ 61 طنًا وعرض المسار 2.52 مترًا، فإن الضغط الأرضي البالغ 0.16 ميجا باسكال يقلل من خطر الغرق. قدرة التسلق ±18 درجة تتعامل مع الأنفاق المتموجة. تقوم لوحة المجرفة بعرض 3.2 متر بجمع الوحل بكفاءة وتمنع تراكم المواد.
أداء تثبيت احترافي لطرق أكثر أمانًا
يوفر كل مثقاب مسمار صخري عزم دوران يبلغ 300 نيوتن متر عند 500 دورة في الدقيقة وقوة دعم تبلغ 30 كيلو نيوتن لكل نقطة تثبيت. تعمل التعزيزات القوية على تثبيت الصخور المحيطة وتقليل مخاطر الانهيار لتلبية متطلبات السلامة الصارمة في المناجم.
توصيل مريح وتوافق عالمي للطاقة
يزن أثقل مكون فردي غير قابل للفصل 5.8 طن فقط لسهولة النقل المقسم والتجميع تحت الأرض. يتوافق الإدخال ثنائي الجهد (AC1140V / 660V) مع معايير طاقة المناجم العالمية. يتناسق محرك مضخة الزيت بقدرة 110 كيلو وات بشكل مثالي مع نظام القطع من أجل التشغيل المستمر المستقر لفترة طويلة.
