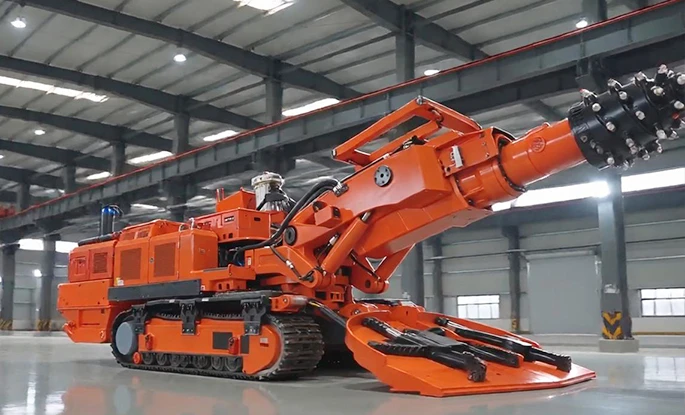

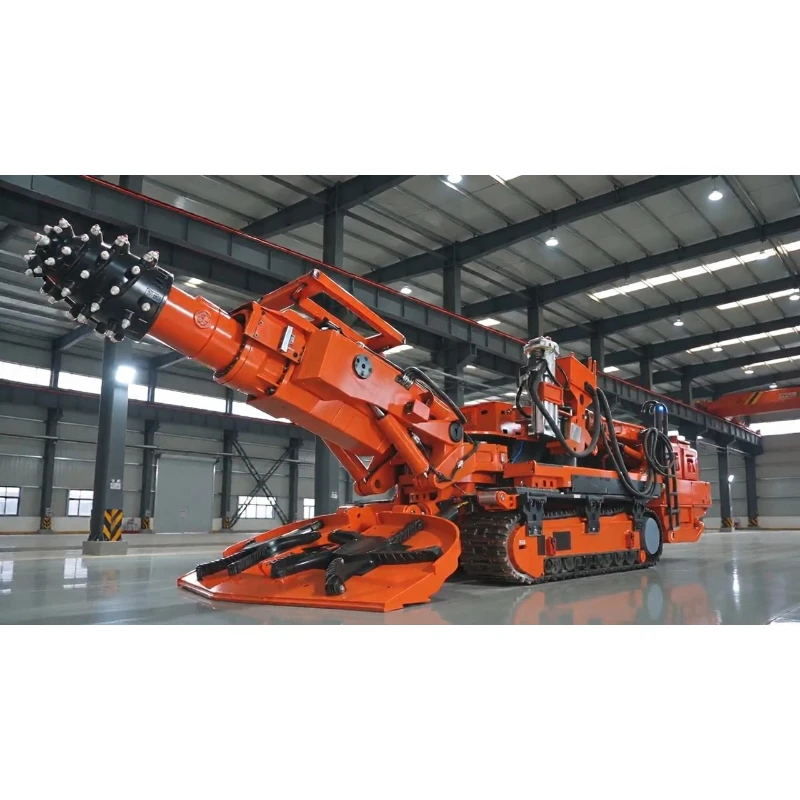

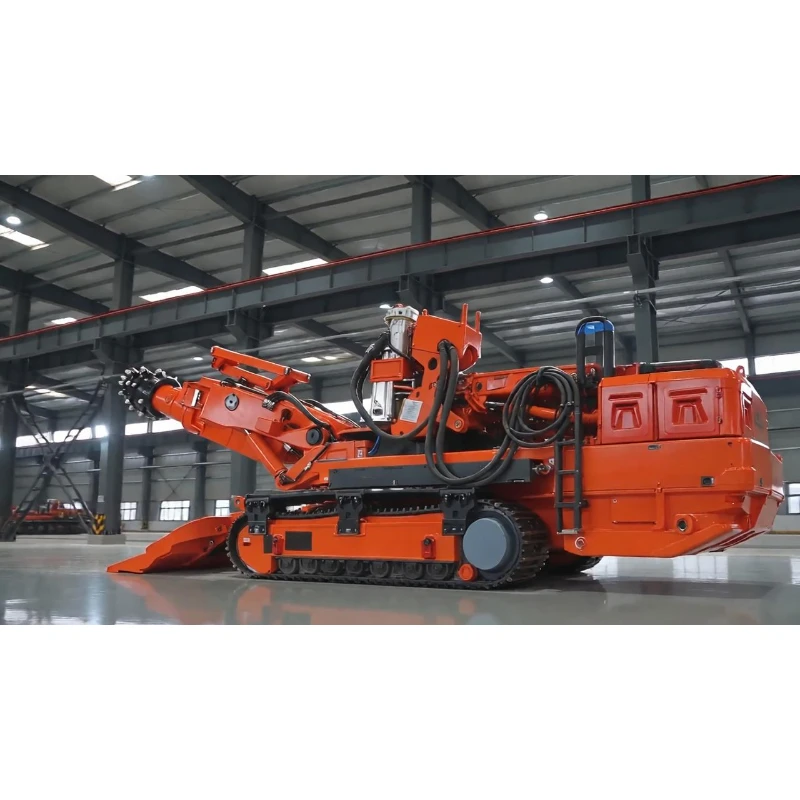

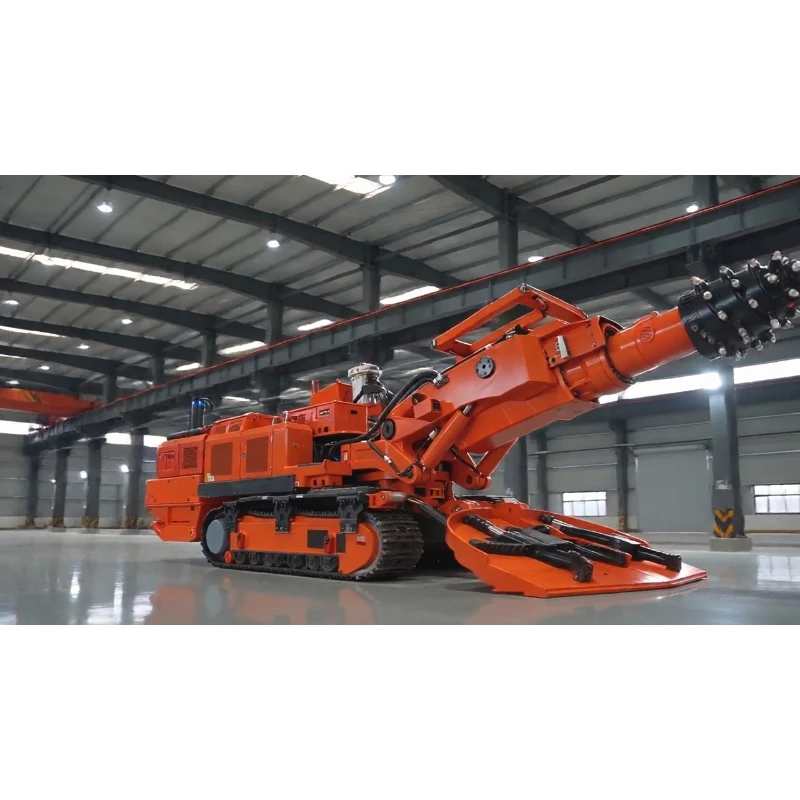

EBZ260M-2H (منخفض المستوى) عامل منجم بولتر
إن ماكينة التعدين EBZ260M-2H (منخفضة المستوى) عبارة عن آلة تثبيت الأنفاق المدمجة المخصصة للخدمة الشاقة والمصممة للمناجم ذات الطرق الضيقة منخفضة الارتفاع. إنها تقوم بالقطع، والجرف، ودعم البراغي في وقت واحد لتقصير دورات البناء للطرق الضحلة منخفضة الارتفاع بشكل كبير. وهي مجهزة بمحرك قطع عالي الطاقة بقدرة 260 كيلووات، وتقوم بحفر الصخور الصلبة بقوة ضغط أحادية المحور تصل إلى 100 ميجا باسكال وتوازن الإنتاجية والتكلفة في ظل ظروف طبقات عادية تبلغ 65 ميجا باسكال.
إن ماكينة التعدين EBZ260M-2H (منخفضة المستوى) عبارة عن آلة تثبيت الأنفاق المدمجة المخصصة للخدمة الشاقة والمصممة للمناجم ذات الطرق الضيقة منخفضة الارتفاع. إنها تقوم بالقطع، والجرف، ودعم البراغي في وقت واحد لتقصير دورات البناء للطرق الضحلة منخفضة الارتفاع بشكل كبير. وهي مجهزة بمحرك قطع عالي الطاقة بقدرة 260 كيلووات، وتقوم بحفر الصخور الصلبة بقوة ضغط أحادية المحور تصل إلى 100 ميجا باسكال وتوازن الإنتاجية والتكلفة في ظل ظروف طبقات عادية تبلغ 65 ميجا باسكال. مع ارتفاع جسم الماكينة الذي يبلغ 1.9 مترًا فقط، وارتفاع العمل الأفقي 2.2 مترًا لرأس القطع، وارتفاع التثبيت 3.2-3.8 مترًا وعرض التثبيت 4.4-6.05 مترًا، فإنها تلبي تمامًا متطلبات الدعم للطرق ذات المقطع المنخفض. توفر آلتا الترباس مساحة دعم تبلغ 4.2㎡ وقوة دعم تبلغ 30 كيلو نيوتن. يحد الهيكل المقسم المعياري من أثقل مكون فردي غير قابل للفصل إلى 6.5 طن للشحن المرن عبر الحدود والنقل المجزأ تحت الأرض. مثالية لمناجم الفحم الصلب ذات الخلوص المنخفض والمناجم المعدنية صغيرة الحجم ذات المساحة المحدودة، فهي توفر حلاً كاملاً لحفر الأنفاق للطرق منخفضة الارتفاع.
| رأس الطريق EBZ260M-2H (منخفض الشكل) مع بولتر – المعلمات الرئيسية | |
| الوزن الإجمالي (ر) | 110 |
| طول جسم الآلة (م) | 12.43 |
| ارتفاع جسم الآلة (م) | ارتفاع الجسم 1.9 / رأس القطع أفقي 2.2 / أعلى نقطة 2.9 |
| عرض المسار الخارجي (م) | 3.21 |
| العرض الإجمالي لرأس التجميع (م) | 3.8 |
| قدرة التسلق (°) | ±18 |
| قطع رأس تقويض (مم) | 200 |
| قطع رأس التجميع (مم) | 430 |
| الحد الأقصى / قوة الضغط أحادية المحور الاقتصادية للصخور المقطوعة (MPa) | 100 / 65 |
| ضغط المحمل الأرضي (MPa) | 0.19 |
| قطع قوة المحرك (كيلوواط) | 260 |
| سرعة رأس القطع (ص/دقيقة) | 37 |
| قوة محرك مضخة الزيت (كيلوواط) | 160 |
| جهد الإمداد | تيار متردد 1140 فولت - 50 هرتز |
| ارتفاع الاغلاق (م) | 3.2 – 3.8 |
| عرض الاغلاق (م) | 4.4 – 6.05 |
| عدد البراغي | 2 |
| عزم الدوران (نيوتن · م) | 350 |
| السرعة المقدرة بولتر (دورة في الدقيقة) | 500 |
| منطقة الدعم (م²) | 4.2 |
| قوة الدعم (كيلو نيوتن) | 30 |
| الحد الأقصى لأبعاد الأجزاء غير القابلة للفصل (م) | الإطار الرئيسي الأمامي: 2.53 × 1.56 × 1.26 الإطار الرئيسي الخلفي: 2.18 × 1.41 × 1.5 المزلق الأمامي: 4.44 × 0.86 × 0.51 إطار الدعم الخلفي: 3.4 × 1.77 × 1.52 |
| الحد الأقصى لوزن الجزء غير القابل للفصل (t) | 6.5 |
تصميم منخفض المستوى للطرق المحصورة منخفضة الارتفاع
يمر الهيكل المدمج الذي يبلغ طوله 1.9 مترًا عبر طرق منخفضة الخلوص لا يمكن الوصول إليها في الطرازات القياسية. تم ضبط ارتفاع العمل الأفقي 2.2 مترًا لرأس القطع وارتفاع التثبيت 3.2-3.8 مترًا خصيصًا لطبقات الفحم الرقيقة وطرق التعدين منخفضة الارتفاع، مما يحل اختناقات الوصول إلى المعدات وارتفاع الدعم غير المتطابق في المساحات الضيقة.
حفر الأنفاق والرسو بشكل متزامن لتقصير دورات بناء الطرق المنخفضة
يتم تشغيل دعم الأنفاق والمسامير بالتوازي دون جدولة منفصلة للآلات المستقلة. تعمل آلتان ملولبتان معًا لتحقيق منطقة دعم أحادية التمرير تبلغ 4.2㎡. يتم تعزيز الصخور المحيطة مباشرة بعد تشكيل الطريق لتقليل مخاطر الانهيار في الطرق المنخفضة، مما يتفوق على سير عمل الأنفاق المتسلسل التقليدي ثم دعم سير العمل في المدة الإجمالية.
كسر الصخور المستقر للخدمة الشاقة للجيولوجيا المعقدة
يعمل محرك القطع ذو عزم الدوران العالي بقدرة 260 كيلووات بثبات عند 37 دورة/الدقيقة مع احتياطي طاقة كافٍ لتجنب التوقف أمام الصخور الصلبة المدمجة والطبقات المتداخلة. إنه يحفر الصخور حتى 100 ميجا باسكال في ظل الظروف القاسية ويحافظ على إنتاجية عالية عند 65 ميجا باسكال للمناجم الخارجية ذات الطبقات الصلبة والمتقلبة.
هيكل موسع للخدمة الشاقة لتوفير حركة موثوقة على الأراضي الوعرة
تستخدم الماكينة التي يبلغ وزنها 110 طن مسارات موسعة بطول 3.21 مترًا للحفاظ على ضغط الأرض عند 0.19 ميجا باسكال وتقليل الغرق والانزلاق على الأرض الناعمة الموحلة. ±18 درجة إمكانية التدرج، وعمق غمر رأس القطع 200 مم وعمق غمر لوحة المجرفة 430 مم، مما يزيل بقايا الأرضية بكفاءة. تقوم لوحة المجرفة ذات العرض الفائق البالغ 3.8 مترًا بتجميع الوحل على نطاق واسع لتتناسب مع حفر الأنفاق عالية الكثافة وتقليل وقت التوقف عن العمل المرتبط بالانسداد.
معلمات تثبيت احترافية لحماية الصخور المحيطة الصلبة في الطرق المنخفضة
تُنتج كل آلة مسامير عزم دوران يبلغ 350 نيوتن متر بسرعة مقدرة تبلغ 500 دورة في الدقيقة من أجل الحفر الموحد وتركيب البراغي الثابتة. يعمل عرض التثبيت الذي يتراوح من 4.4 إلى 6.05 مترًا على تعزيز الأسطح والجدران الجانبية للطرق المنخفضة بدقة، مما يقلل من تكرار وتكاليف صيانة الطرق على المدى الطويل.
نقل منفصل خفيف الوزن لسهولة النشر في المناجم المحصورة
يتم شحن الوحدات بما في ذلك إطار الجسم الأمامي وإطار الجسم الخلفي والناقل الأمامي وإطار الدعم الخلفي بشكل منفصل بوزن فردي أقصى يبلغ 6.5 طن لتمرير الممرات الضيقة المنخفضة تحت الأرض. متوافق مع مصدر طاقة المناجم الدولي AC1140V-50 هرتز، ويتميز بالتجميع المباشر في الموقع والتشغيل السريع.
دعم فني مخصص قبل البيع لسيناريوهات الطرق منخفضة الارتفاع
نقوم بتصميم خطط حصرية لحفر الأنفاق وخطط النقل المقسمة وحلول تخطيط المرساة وفقًا لإزالة الألغام وأبعاد الطرق والجيولوجيا وقيود النقل تحت الأرض. يتم تقييم مخاطر البناء المحتملة في الأماكن الضيقة مسبقًا مع اقتراحات تكيفية لتقديم الدعم الفني الكامل للعملية لمشاريع المناجم المحصورة في الخارج.
نظام مخصص لما بعد البيع لتقليل وقت التوقف عن العمل في المناجم منخفضة الارتفاع
يتم توفير التدريب المتخصص على التشغيل والصيانة للنماذج منخفضة المستوى من خلال التوجيه الفردي عن بعد للتشغيل في الأماكن الضيقة. تعمل قطع الغيار الأصلية المخزنة لأنظمة التثبيت والقطع بالإضافة إلى استكشاف أخطاء أنظمة التثبيت والأنظمة الهيدروليكية وإصلاحها بسرعة عبر الإنترنت على تقليل وقت التوقف عن العمل في المناجم والحفاظ على إنتاج مستقر على المدى الطويل.
