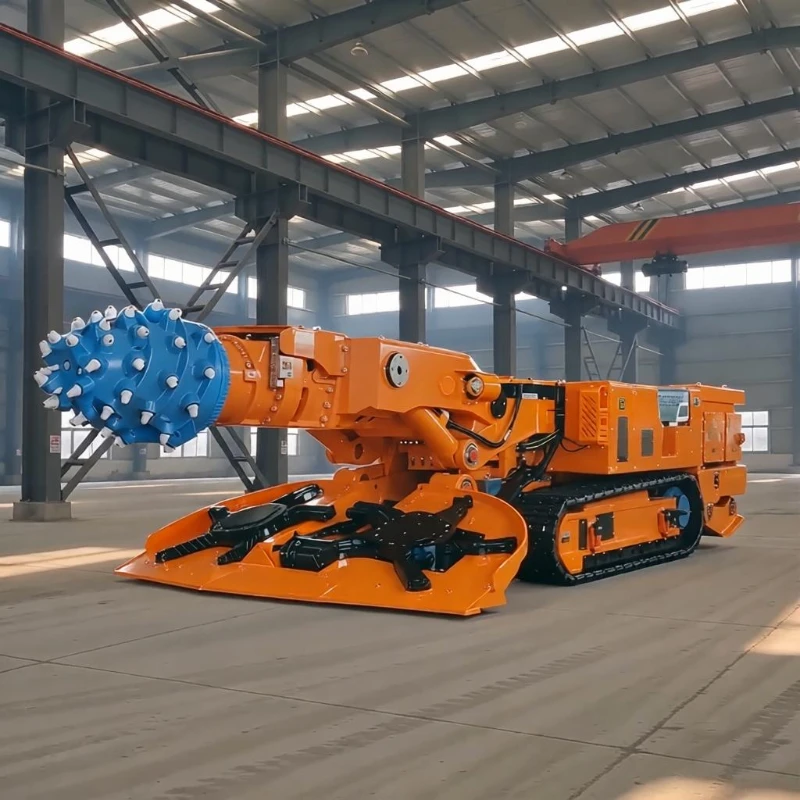

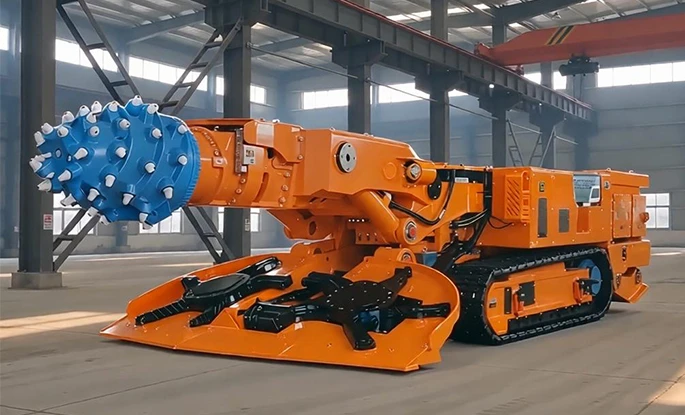

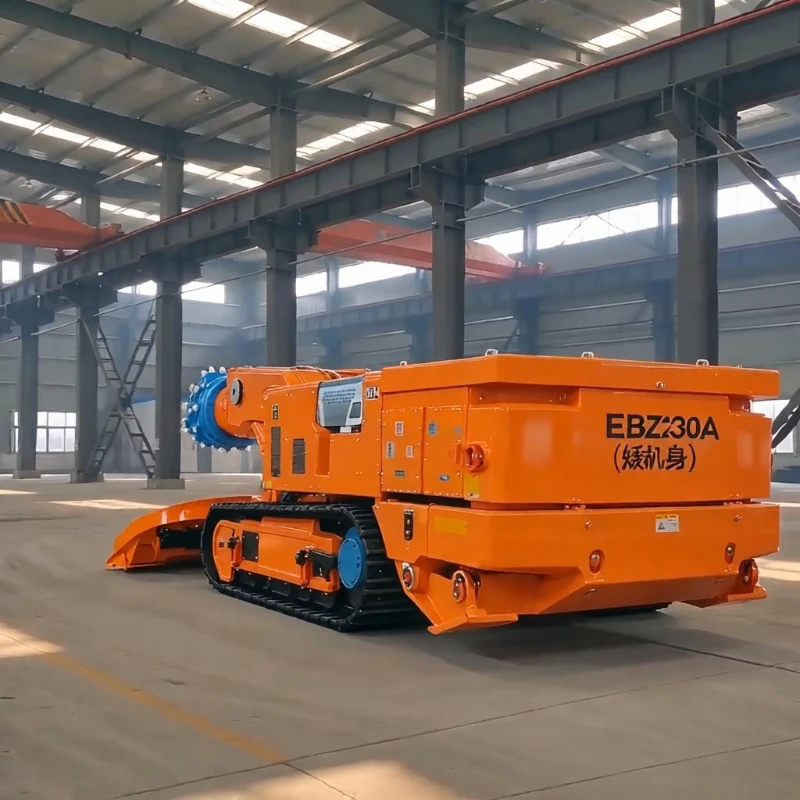

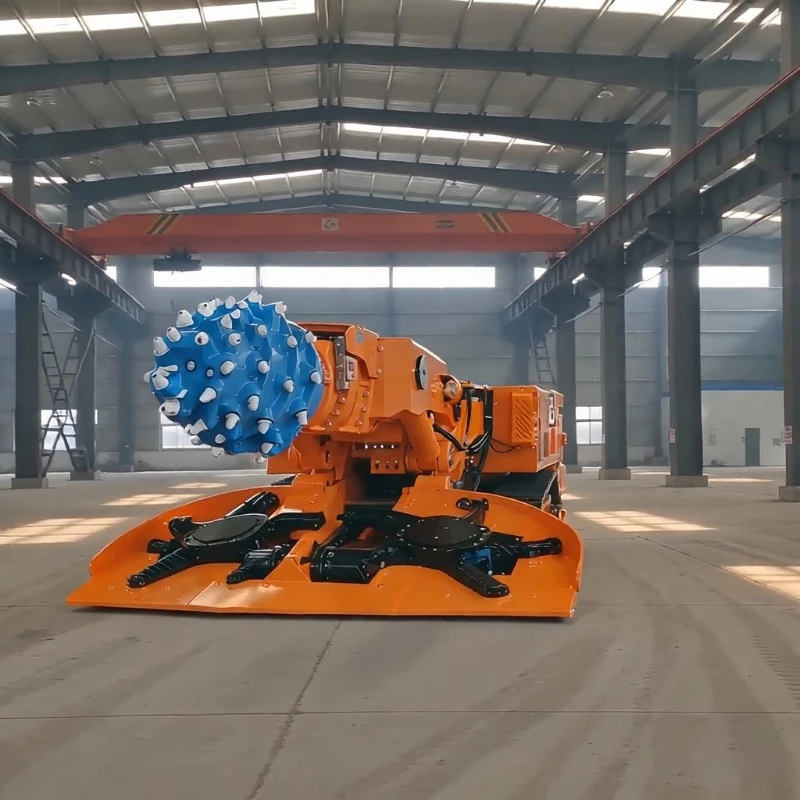

EBZ230A رأس طريق منخفض الحجم من نوع ذراع الرافعة
إن رأس الطريق منخفض الارتفاع من النوع ذي ذراع الرافعة EBZ230A عبارة عن معدات حفر أنفاق للخدمة الشاقة تم تصميمها لعمليات التعدين العالمية، وهي مُحسّنة لطبقات الفحم الرقيقة والأنفاق منخفضة الخلوص والمناجم المعقدة التي تحتوي على طبقات داخلية متكررة من الصخور الصلبة. إنه يعالج تحديات التعدين الشائعة بما في ذلك مساحة العمل العمودية المحصورة، والمقاومة العالية للقطع في الصخور الصلبة، وواجهات العمل التي لا يمكن الوصول إليها لرؤوس الطرق القياسية.
إن رأس الطريق منخفض الارتفاع من النوع ذي ذراع الرافعة EBZ230A عبارة عن معدات حفر أنفاق للخدمة الشاقة تم تصميمها لعمليات التعدين العالمية، وهي مُحسّنة لطبقات الفحم الرقيقة والأنفاق منخفضة الخلوص والمناجم المعقدة التي تحتوي على طبقات داخلية متكررة من الصخور الصلبة. إنه يعالج تحديات التعدين الشائعة بما في ذلك مساحة العمل العمودية المحصورة، والمقاومة العالية للقطع في الصخور الصلبة، وواجهات العمل التي لا يمكن الوصول إليها لرؤوس الطرق القياسية. تعتمد هذه الآلة هيكلًا محسنًا منخفض الارتفاع مع الحفاظ على أداء القطع القوي بقدرة 230 كيلو واط. إنها تقطع الصخور بشكل موثوق بقوة ضغط تصل إلى 90 ميجا باسكال وتوفر كفاءة ممتازة وفعالية من حيث التكلفة في ظل ظروف الصخور الصلبة العادية التي تبلغ 65 ميجا باسكال. تم تصميمه بإطار مدمج صلب وتصميم تجميعي مجزأ، وهو مناسب تمامًا لمناطق العمل المحصورة، والطرق ذات المقاطع العرضية الصغيرة والتعدين في الطبقات الصلبة، ويعمل بمثابة العمود الفقري الرئيسي لحفر الأنفاق السريعة في مناجم الفحم الرقيق والصخور الصلبة في جميع أنحاء العالم.
| EBZ230A (منخفض الشكل) رأس الطريق من نوع ذراع الرافعة - المعلمات الرئيسية | |
| الوزن الإجمالي (ر) | 71 |
| طول جسم الآلة (م) | 10.5 |
| ارتفاع جسم الآلة (م) | لوحة الغطاء 1.65 / رأس القطع أفقي 1.85 |
| عرض المسار الخارجي (م) | 2.7 |
| العرض الإجمالي لرأس التجميع (م) | 3.2 |
| ارتفاع القطع لتحديد المواقع (م) | 2.2 – 4.3 |
| عرض القطع لتحديد المواقع (م) | 3.6 – 5.6 |
| منطقة القطع (م²) | 7.9 – 24 |
| قدرة التسلق (°) | ±18 |
| قطع رأس تقويض (مم) | 250 |
| قطع رأس التجميع (مم) | 350 |
| الحد الأقصى / قوة الضغط أحادية المحور الاقتصادية للصخور المقطوعة (MPa) | 90 / 65 |
| ضغط المحمل الأرضي (MPa) | 0.17 |
| قطع قوة المحرك (كيلوواط) | 230 |
| سرعة رأس القطع (ص/دقيقة) | 37 |
| قوة محرك مضخة الزيت (كيلوواط) | 132 |
| جهد الإمداد | تيار متردد 1140 فولت - 50 هرتز |
| الحد الأقصى لأبعاد الأجزاء غير القابلة للفصل (م) | الإطار الرئيسي: 3.76 × 1.4 × 1.41 (يمكن تقسيمه) المزلق الأمامي: 4.05 × 0.71 × 0.64 إطار الدعم الخلفي: 2.64 × 1.46 × 1.35 |
| الحد الأقصى لوزن الجزء غير القابل للفصل (t) | 7.9 |
تصميم مخصص منخفض المستوى من أجل قدرة رائعة على التكيف مع الدرزات المنخفضة. يقتصر ارتفاع الغطاء على 1.65 مترًا فقط، وهو مصمم خصيصًا للطرق ذات الارتفاع المحدود. إنه يعمل بشكل موثوق في الأسطح العاملة ذات الخلوص المنخفض حيث لا يمكن تشغيل رؤوس الطرق العادية للخدمة الشاقة، مما يتيح التوجيه المرن والسفر بسلاسة داخل الأنفاق الضيقة تحت الأرض.
قطع الصخور الصلبة عالي الطاقة لتحقيق أداء مستقر في الطبقات المعقدة. مزودة بمحرك قطع عالي عزم الدوران بقدرة 230 كيلووات مع احتياطي طاقة وافر. إنه يقاوم المماطلة أو التشويش عند الاصطدام بالطبقات البينية من الصخور الصلبة والصخور المحيطة القاسية. وهو يدعم حفر الأنفاق الروتينية السريعة للصخور متوسطة الصلابة بالإضافة إلى مهام الاختراق للتكوينات الصخرية المحلية عالية القوة.
قدرة فائقة على التكيف مع التضاريس تحت الأرض من أجل حركة مستقرة. تقوم لوحات الجنزير الموسعة بتوزيع حمل الماكينة بشكل متساوٍ مع الضغط الأرضي الأمثل، مما يحقق أداءً رائعًا ضد الانزلاق والغرق. تعمل قدرة التسلق ±18 درجة مع عمق الغمر الكافي على إزالة الشوائب والحطام من الأرضية بشكل فعال للحفاظ على مسارات السفر مسطحة أثناء التشغيل.
مجموعة واسعة من الوحل لدورات حفر الأنفاق بدون توقف. تغطي لوحة المجرفة بعرض 3.2 مترًا مناطق تجمع كبيرة لالتقاط الوحل بكفاءة عالية. إنه يتجنب الانسداد تحت الأحمال الثقيلة ويتوافق مع مخرجات القطع عالية الطاقة، مما يقلل بشكل كبير من وقت التوقف عن العمل الناتج عن انسداد المواد.
سهولة نقل الوحدات المقسمة والتوافق الواسع مع الألغام. يحافظ هيكل الإطار القابل للفصل على الحد الأقصى لوزن المكون الفردي غير القابل للفصل الذي يمكن التحكم فيه في طرق النقل الضيقة تحت الأرض. متوافق مع مصدر طاقة AC1140V القياسي للمناجم، فهو يحافظ على التشغيل الكامل طويل الأمد مع معدلات فشل منخفضة وصيانة يومية مباشرة.
