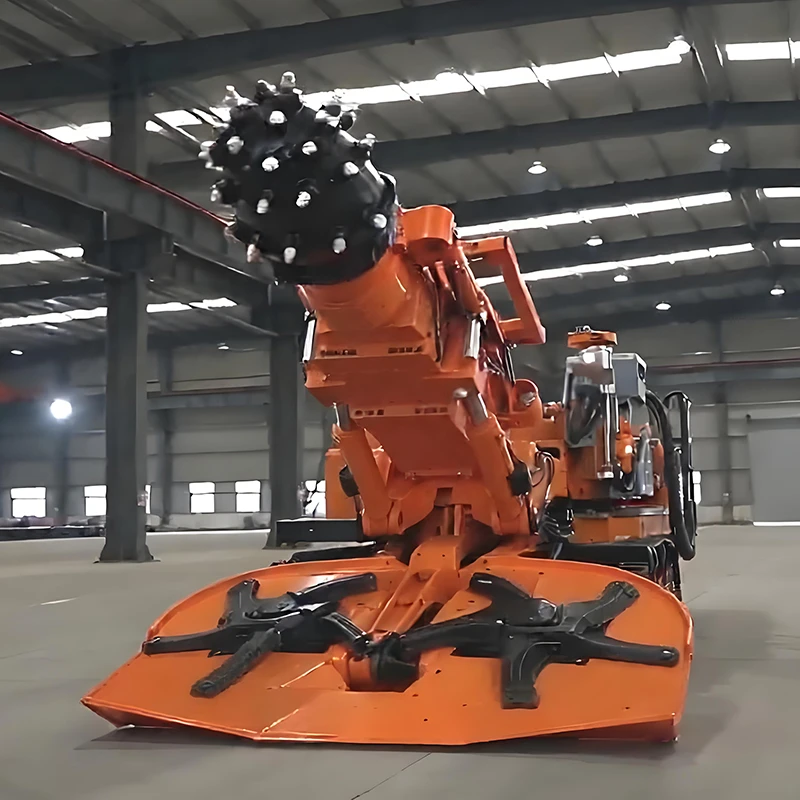

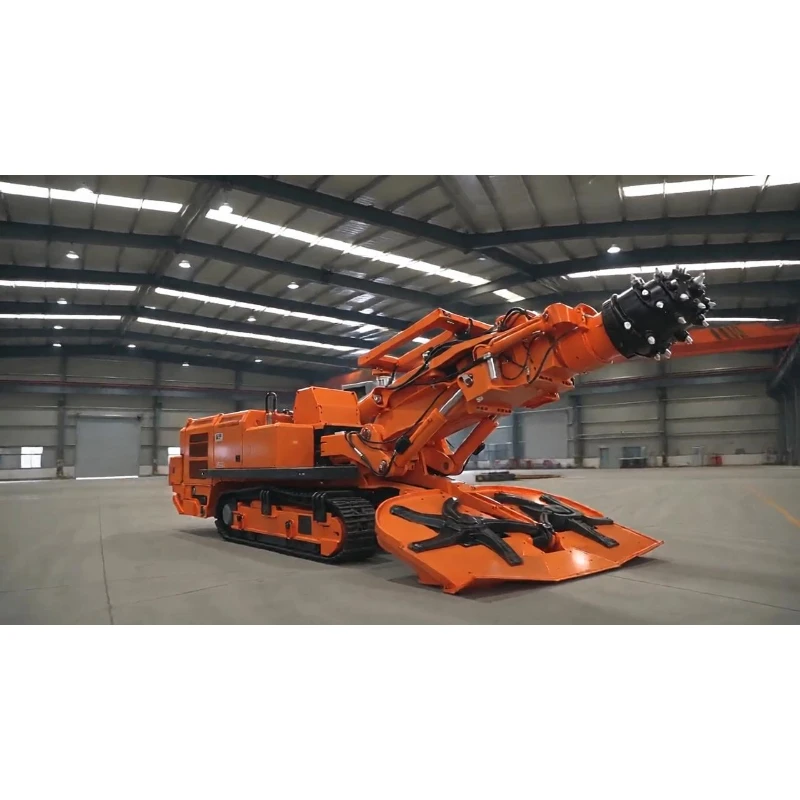

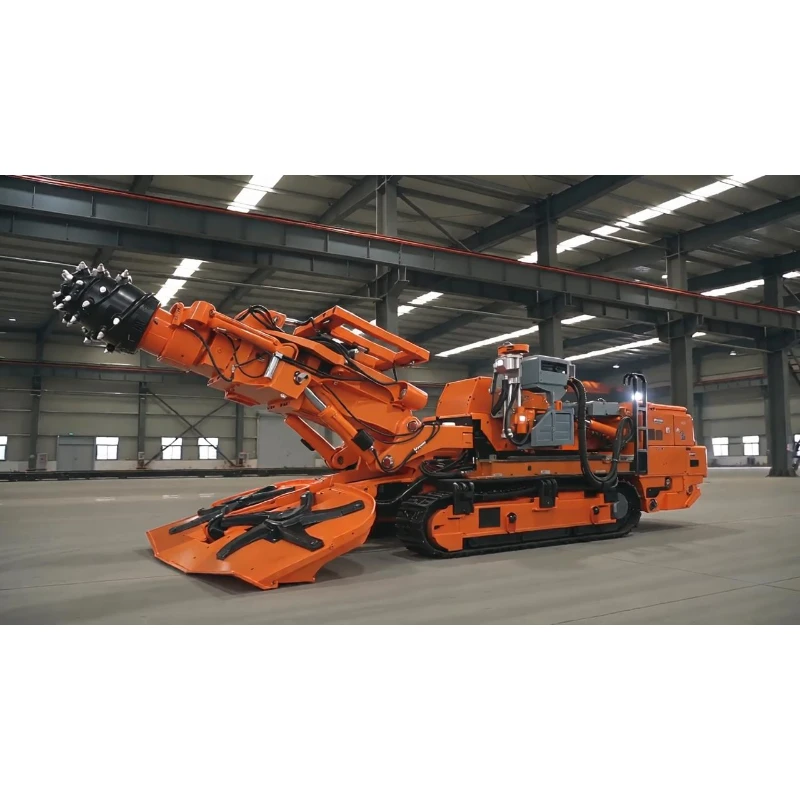

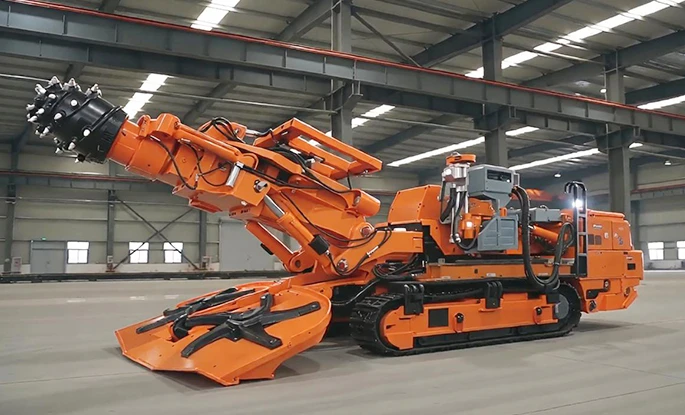

عامل منجم Bolter من EBZ200M‑2H (منخفض المستوى)
إن ماكينة التعدين EBZ200M‑2H (منخفضة المستوى) عبارة عن ماكينة حفر أنفاق ورسو متكاملة للخدمة الشاقة ومنخفضة الارتفاع ومخصصة لظروف الطرق المنخفضة التماس. إنها تدمج قطع الصخور، نقل الوحل ودعم الترباس المتزامن في وحدة واحدة. يعمل نظام القطع المزدوج الطاقة مع رأس القطع التلسكوبي مقاس 500 مم على تكسير الصخور بقوة ضغط أحادية المحور تصل إلى 85 ميجا باسكال ويوفر أداءً فعالاً من حيث التكلفة عند 60 ميجا باسكال.
إن ماكينة التعدين EBZ200M‑2H (منخفضة المستوى) عبارة عن ماكينة حفر أنفاق ورسو متكاملة للخدمة الشاقة ومنخفضة الارتفاع ومخصصة لظروف الطرق المنخفضة التماس. إنها تدمج قطع الصخور، نقل الوحل ودعم الترباس المتزامن في وحدة واحدة. يعمل نظام القطع المزدوج الطاقة مع رأس القطع التلسكوبي مقاس 500 مم على تكسير الصخور بقوة ضغط أحادية المحور تصل إلى 85 ميجا باسكال ويوفر أداءً فعالاً من حيث التكلفة عند 60 ميجا باسكال. يناسب هيكلها المنخفض المساحات الضيقة تحت الأرض ذات الخلوص المحدود؛ يتيح التصميم المقسم المعياري النقل المجزأ تحت الأرض. تقوم البراغي المزدوجة بتنفيذ عمليات الحفر والرسو المتوازية. بفضل احتياطي الطاقة الوافر والدعم القوي، فهو يتفوق في البناء الفعال على الطرق الصخرية الصلبة منخفضة الارتفاع. بالنسبة للأقسام الكبيرة جدًا التقليدية ذات الخلوص العالي، يمكن للعملاء اختيار سلسلة ماكينات المناجم الثقيلة ذات الارتفاع القياسي الخاصة بنا.
| رأس الطريق EBZ200M-2H (منخفض الشكل) مع بولتر – المعلمات الرئيسية | |
| الوزن الإجمالي (ر) | 92 |
| طول جسم الآلة (م) | 11.87 |
| ارتفاع جسم الآلة (م) | ارتفاع الجسم 1.7 / رأس القطع أفقي 2.3 / أعلى نقطة 2.3 |
| عرض المسار الخارجي (م) | 2.98 |
| العرض الإجمالي لرأس التجميع (م) | 3.6 |
| قدرة التسلق (°) | ±18 |
| قطع رأس تقويض (مم) | 220 |
| قطع رأس التجميع (مم) | 410 |
| الحد الأقصى / قوة الضغط أحادية المحور الاقتصادية للصخور المقطوعة (MPa) | 85 / 60 |
| ضغط المحمل الأرضي (MPa) | 0.17 |
| قطع قوة المحرك (كيلوواط) | 200 / 110 |
| سرعة رأس القطع (ص/دقيقة) / السكتة الدماغية (مم) | 46 / 23 / 500 |
| قوة محرك مضخة الزيت (كيلوواط) | 132 |
| جهد الإمداد | تيار متردد 1140 فولت - 50 هرتز |
| ارتفاع الاغلاق (م) | 3.0 – 4.75 |
| عرض الاغلاق (م) | 4.3 – 5.8 |
| عدد البراغي | 2 |
| عزم الدوران (نيوتن · م) | 350 |
| السرعة المقدرة بولتر (دورة في الدقيقة) | 500 |
| منطقة الدعم (م²) | 4.2 |
| قوة الدعم (كيلو نيوتن) | 30 |
| الحد الأقصى لأبعاد الأجزاء غير القابلة للفصل (م) | الإطار الرئيسي الأمامي: 3.56 × 1.5 × 1.4 الإطار الرئيسي الخلفي: 1.13 × 1.33 × 1.3 المزلق الأمامي: 3.4 × 0.71 × 0.6 إطار الدعم الخلفي: 3.17 × 1.485 × 1.32 |
| الحد الأقصى لوزن الجزء غير القابل للفصل (t) | 8.85 |
تصميم بسيط من أجل قدرة فائقة على التكيف في الدرزات المنخفضة
يبلغ ارتفاعه 1.7 مترًا فقط ويبلغ الحد الأقصى لارتفاع العمل 2.3 مترًا، ويصل إلى طرق منخفضة مليئة بالفحم يتعذر على الطرازات العادية الوصول إليها. يقوم طول الهيكل الذي يبلغ 11.87 مترًا وعرض المسار 2.98 مترًا بتوزيع الوزن الإجمالي البالغ 92 طنًا عند ضغط أرضي يبلغ 0.17 ميجا باسكال للحصول على أداء قوي ضد الغرق، بينما تتعامل قدرة التسلق بمقدار ±18 درجة مع التضاريس المتموجة بشكل موثوق.
قطع مزدوج الطاقة عالي الطاقة لاختراق الصخور الصلبة بشكل رائع
يعمل محرك القطع ثنائي الإعداد (200 كيلووات / 110 كيلووات) بسرعتين (46 دورة/دقيقة، 23 دورة/دقيقة) مع شوط تلسكوبي 500 مم لقطع الصخور حتى 85 ميجا باسكال. في حالة الطبقات المشتركة 60 ميجا باسكال، فإنه يحافظ على سرعة تقدم ثابتة مع استهلاك طاقة يمكن التحكم فيه؛ يقوم الرأس التلسكوبي بتشكيل ملامح الطريق بمرونة لتحسين جودة التشكيل.
تعمل الأنفاق المتوازية والرسو على تعزيز الكفاءة والسلامة
ينتج مثقابان ملولبان عزم دوران يبلغ 350 نيوتن متر عند 500 دورة في الدقيقة مع قوة دعم تبلغ 30 كيلو نيوتن لكل نقطة تثبيت. يتراوح ارتفاع الدعم من 3.0 إلى 4.75 مترًا، وعرض الدعم من 4.3 إلى 5.8 مترًا مع مساحة مدعومة تبلغ 4.2 متر مربع. يستمر التثبيت جنبًا إلى جنب مع أعمال الحفر للتخلص من وقت التوقف عن العمل عند نقل المعدات وتحقيق استقرار الصخور المحيطة على الفور لتقليل مخاطر الانهيار.
لوحة مجرفة عريضة لتجميع الوحل وتفريغه بكفاءة
تعمل لوحة المجرفة ذات العرض الإضافي البالغ 3.6 مترًا وعمق الغمر البالغ 410 ملم على تجميع الوحل من الموضع المنخفض بشكل كامل وتجنب الانسداد حتى في ظروف الشوائب السميكة، مما يتوافق مع إيقاع حفر الأنفاق للخدمة الشاقة من أجل التفريغ المتواصل.
نقل منفصل آمن وإمدادات طاقة صديقة للألغام
يزن أثقل مكون فردي غير قابل للفصل 8.85 طنًا فقط؛ تمر أربع مجموعات مجزأة بطرق نقل منخفضة التماس بعد الانقسام. يتناسق محرك مضخة الزيت بقدرة 132 كيلووات بشكل مثالي مع نظام القطع. يتوافق مدخلات الطاقة AC1140 V‑50 هرتز مع معايير مناجم الفحم المحلية السائدة من أجل التشغيل المستقر لفترات طويلة والصيانة الروتينية المريحة.
دعم فني مخصص لما قبل البيع يتوافق مع ظروف المشروع الفعلية
نحن نقدم خدمات فنية كاملة لما قبل البيع بما في ذلك اختيار المعدات وتخطيط الحلول ونظام التفكيك المقسم وفقًا لجيولوجيا المناجم الخاصة بالعملاء وأبعاد الطريق وقيود النقل. يتم تقديم اقتراحات التكيف مع الموقع لتجنب المخاطر التشغيلية المحتملة وتقديم مرجع كامل لتنفيذ المشروع في الخارج.
دعم شامل لما بعد البيع في الخارج لتقليل خسائر التوقف عن العمل
يتوفر التوجيه الفني عن بعد لتشغيل الماكينة وصيانتها، بالإضافة إلى توريد قطع الغيار الأصلية كاملة النطاق. يضمن تشخيص الأخطاء عبر الإنترنت الاستجابة السريعة للمشكلات الفنية، مما يقلل من وقت التوقف عن العمل ويضمن إنتاجًا مستقرًا على المدى الطويل
