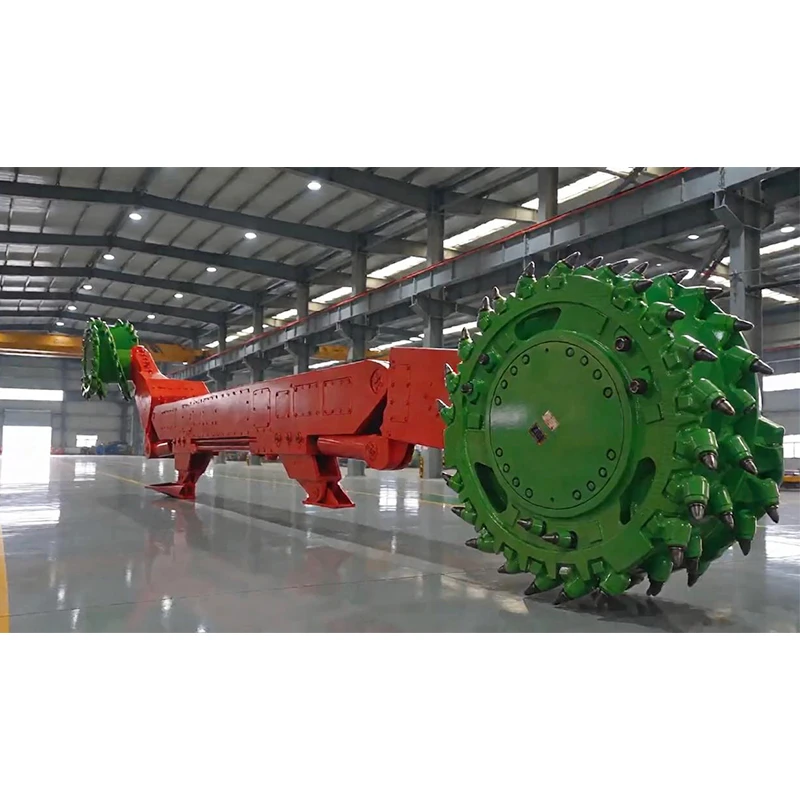

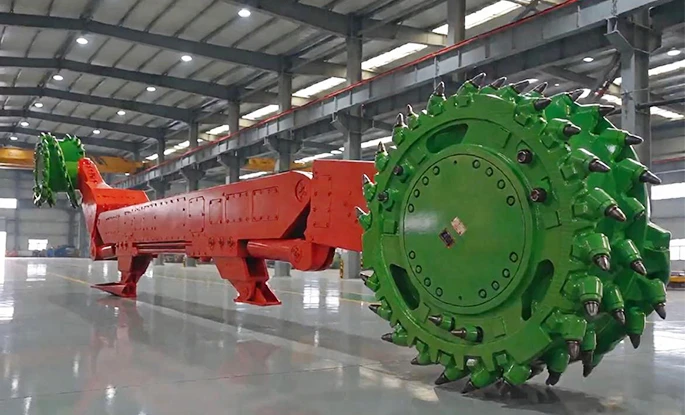

MG600/1450-WD ماكينة قص النقل بالتيار المتردد عالية الطاقة
تم تصميم ماكينة القص بالنقل AC عالية الطاقة MG600/1450-WD لواجهات العمل عالية الإنتاجية في طبقات الفحم السميكة. تتضمن مجموعة المنتجات أيضًا طرازات MG500/1180-WD، وMG500/1210-WD، وMG550/1310-WD، وMG650/1550-WD. يتم تقديم MG600/1450-WD الرائد في تكوينات منخفضة المستوى وعالية المستوى: ارتفاع تعدين منخفض المستوى 2.3-4.5 م، وارتفاع تعدين رفيع المستوى 2.5-5.3 م، مما يتوافق تمامًا مع سيناريوهات التعدين ذات التماس السميك الكبير. تصل الطاقة المركبة إلى 1450 كيلووات، وتتراوح سرعة النقل من 0 إلى 9.7 م / دقيقة وتصل قوة النقل إلى 946 كيلو نيوتن.
تم تصميم ماكينة القص بالنقل AC عالية الطاقة MG600/1450-WD لواجهات العمل عالية الإنتاجية في طبقات الفحم السميكة. تتضمن مجموعة المنتجات أيضًا طرازات MG500/1180-WD، وMG500/1210-WD، وMG550/1310-WD، وMG650/1550-WD. يتم تقديم MG600/1450-WD الرائد في تكوينات منخفضة المستوى وعالية المستوى: ارتفاع تعدين منخفض المستوى 2.3-4.5 م، وارتفاع تعدين رفيع المستوى 2.5-5.3 م، مما يتوافق تمامًا مع سيناريوهات التعدين ذات التماس السميك الكبير. تصل الطاقة المركبة إلى 1450 كيلووات، وتتراوح سرعة النقل من 0 إلى 9.7 م / دقيقة وتصل قوة النقل إلى 946 كيلو نيوتن. مجهزة بتنظيم سرعة التردد المتغير AC على متن الطائرة وآلية السفر بين الجريدة المسننة، تتكيف الماكينة مع ميول العمل حتى 35 درجة. أقطار الأسطوانة الاختيارية هي 2000/2250/2500/2600 مم مع خيارين لعمق النسيج (800 مم و865 مم)؛ تبلغ سرعة دوران الأسطوانة 31 دورة/دقيقة، ويصل عمق الغمر إلى 300 مم عند إقرانها مع براميل φ2000 مم للحصول على أداء متميز في تكسير الفحم وتنظيف الأرضيات. مدعومة بمصدر طاقة منجم عالي الجهد 3300 فولت، تزن الماكينة حوالي 86 طنًا وتعمل مع ناقلات مكشطة SGZ800، وSGZ900، وSGZ1000. إن الوظائف الذكية المتكاملة مثل الاتصال عن بعد، وقطع الذاكرة، وإيقاف التشغيل بمفتاح واحد، وتشخيص الأخطاء، تجعلها وحدة رائدة للتعدين الآلي واسع النطاق في المناجم الحديثة الذكية.
| MG 600/1450-WD المعايير الفنية لآلة تعدين الفحم | ||||||||
| نموذج | ام جي 500/ 1180-WD |
ام جي 500/ 1210-WD |
ام جي 550/ 1310-WD |
إم جي 600/ 1450-WD |
ام جي 650/ 1550-WD |
|||
| ارتفاع التعدين (م) | قزم 2.3 ~ 4.5 | |||||||
| نوع عالي القوة 2.5 ~ 5.3 | ||||||||
| ارتفاع سطح الماكينة (مم) | قزم 1551 | |||||||
| الراقية 2029 | ||||||||
| ارتفاع مرور الفحم (مم) | القزم 731 | |||||||
| الراقية 1087 | ||||||||
| زاوية الميل القابلة للتكيف (°) | ≤35° | |||||||
| الطاقة المثبتة (كيلوواط) | 1180(2×500 +2×75+30) |
1210(2×500 +2×90+30) |
1310(2×550 +2×90+30) |
1450(2×600 +2×110+30) |
1550(2×650 +2×110+30) |
|||
| سرعة الجر (م/دقيقة) | 0~9.1 | 0~9.7 | 0~11.6 | |||||
| قوة الجر (كيلو نيوتن) | 840 | 946 | 966 | |||||
| طريقة تعديل السرعة | التحكم في سرعة التردد المتغير للتيار المتردد المحمول جواً | |||||||
| طريقة الجر | نوع العتاد والدبوس | |||||||
| مسافة مركز دوران الذراع الهزاز (مم) | 9000 | |||||||
| طول الذراع الروك (مم) | 2947 | |||||||
| قطر الطبل (مم) | 1800;2000;2250;2500 | 2000;2250;2500;2600 | ||||||
| عمق القطع (مم) | 800; 865 | |||||||
| سرعة الأسطوانة (ص / دقيقة) | 35 | 31 | ||||||
| القياس السري (مم) | 300 (φ2000 الأسطوانة) | |||||||
| جهد الإمداد (فولت) | 3300 | |||||||
| الوزن الإجمالي (ر) | حوالي 80 | حوالي 86 | ||||||
| دعم طائرات النقل | SGZ800; SGZ900; SGZ1000 | |||||||
1. التحكم الكهربائي الذكي وحماية السلامة الشاملة
يتم إقران تنظيم سرعة التردد المتغير للتيار المتردد مع حماية متعددة المستويات وتشخيص الأخطاء وتخزين البيانات التاريخية. الوظائف بما في ذلك نقل البيانات عن بعد، وقطع الذاكرة، والتحكم عن بعد، وبدء التشغيل بمفتاح واحد تلبي تمامًا متطلبات التشغيل الآلي للمناجم الذكية؛ يتم عرض معلمات التشغيل الرئيسية باللغة الصينية للمراقبة البديهية. تم تجهيز كل محرك قطع بقابض وعمود عزم دوران مرن لامتصاص تأثير الحمل الزائد ومنع التلف الشديد للمحركات وأجزاء ناقل الحركة.
2. هيكل قوي وصيانة مريحة
يمكن تبديل الأذرع المستقيمة المقسمة من اليسار إلى اليمين لتحقيق تنوع أعلى في قطع الغيار. يتم تصنيع مبيتات أذرع المدى من الفولاذ الخاص المستورد حصريًا لماكينات القص لمقاومة التآكل والتأثيرات الثقيلة. يتم تثبيت الإطار بواسطة قضبان سحب هيدروليكية ومسامير عالية القوة لضمان صلابة هيكلية ممتازة. يتم اعتماد مواد مقاومة للتآكل مستوردة لأحذية التوجيه؛ تقوم مضخات التروس الثلاثية بتزويد الزيت مركزيًا لرفع أسطوانتين بشكل متزامن مع الاستجابة السريعة.
3. أداء عالي القوة للخدمة الشاقة لإنتاج عالي التماس سميك
يدعم الجر القوي الذي يبلغ 946 كيلو نيوتن التشغيل المستقر على المنحدرات التي تصل إلى 35 درجة. تعمل أحجام الأسطوانة الكبيرة المتعددة وخياران لعمق الويب بالإضافة إلى عمق الغمر البالغ 300 مم على إزالة الفحم المتبقي من الأرضية وتقليل أعمال التنظيف اليدوية. يعمل خرج الأسطوانة ذو السرعة المنخفضة وعزم الدوران العالي على تعزيز كفاءة تكسير الفحم الصلب وإنتاجية الفحم المقطوع.
4. توافق ممتاز مع النظام مع معدات الوجه
يتوافق المصنع مع ناقلات مكشطة من سلسلة SGZ للخدمة الشاقة دون الحاجة إلى إعادة بناء موقع رئيسي. يتناسب مدخل الطاقة عالي الجهد 3300 فولت مع شبكات الطاقة ذات الجهد العالي السائدة في المناجم الكبيرة المحلية والخارجية. تتيح مجموعة النماذج المتعددة المتدرجة إمكانية الاختيار حسب الطلب وفقًا لسمك التماس المحلي وصلابته وميله.
5. الدعم الفني الخارجي لدورة كاملة
نقوم بتصميم تكوينات الماكينة ومواصفات الأسطوانة بناءً على ظروف التماس المحلية وإمدادات الطاقة ونماذج الناقل؛ تقديم حلول متكاملة لوجهات التعدين، والتشغيل في الموقع، والتدريب على التشغيل الذكي، والإمداد طويل الأجل بقطع الغيار الأصلية المقاومة للتآكل في جميع أنحاء العالم.
