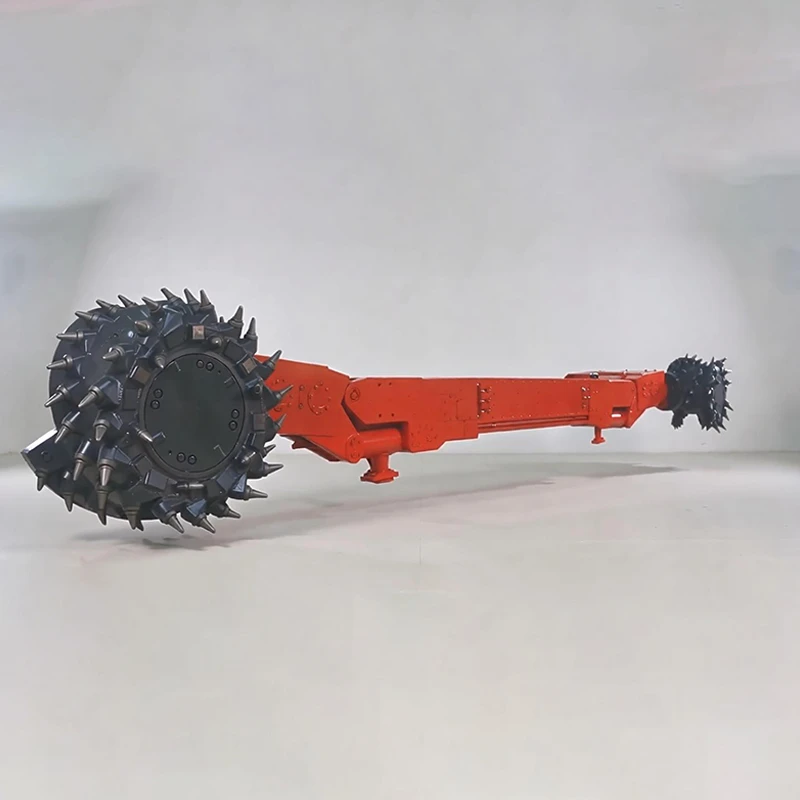

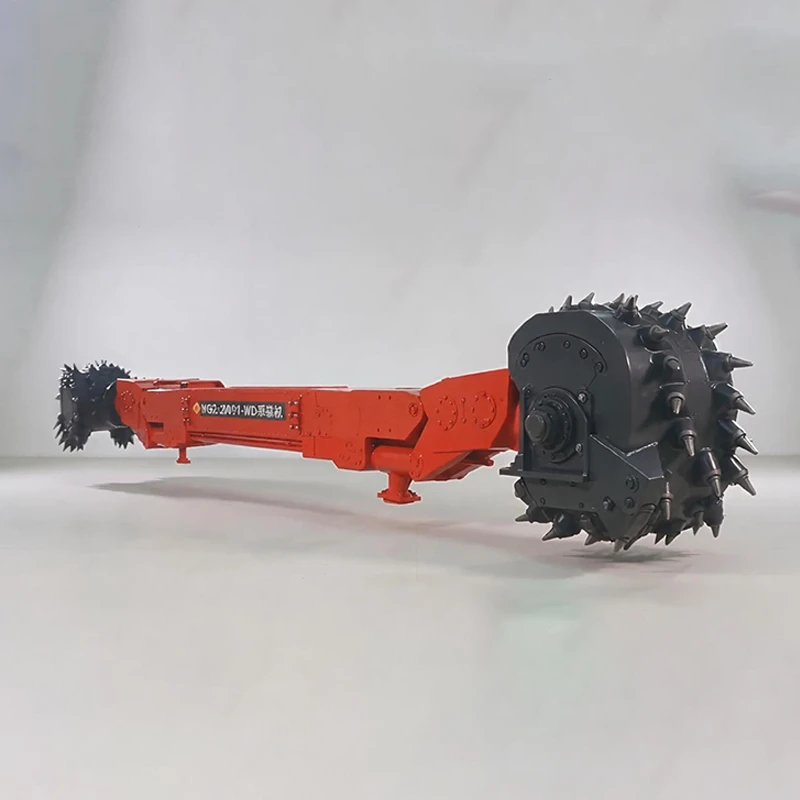

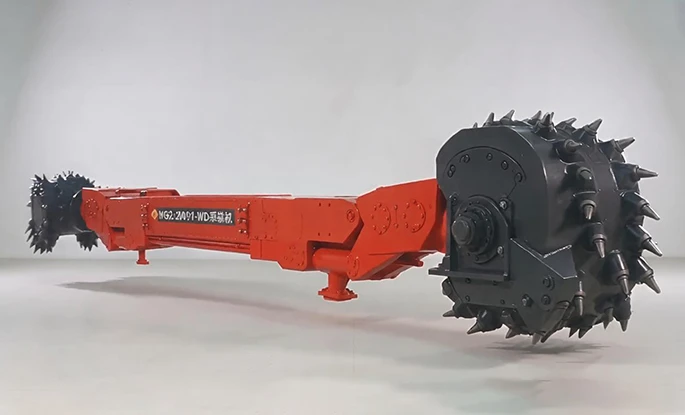

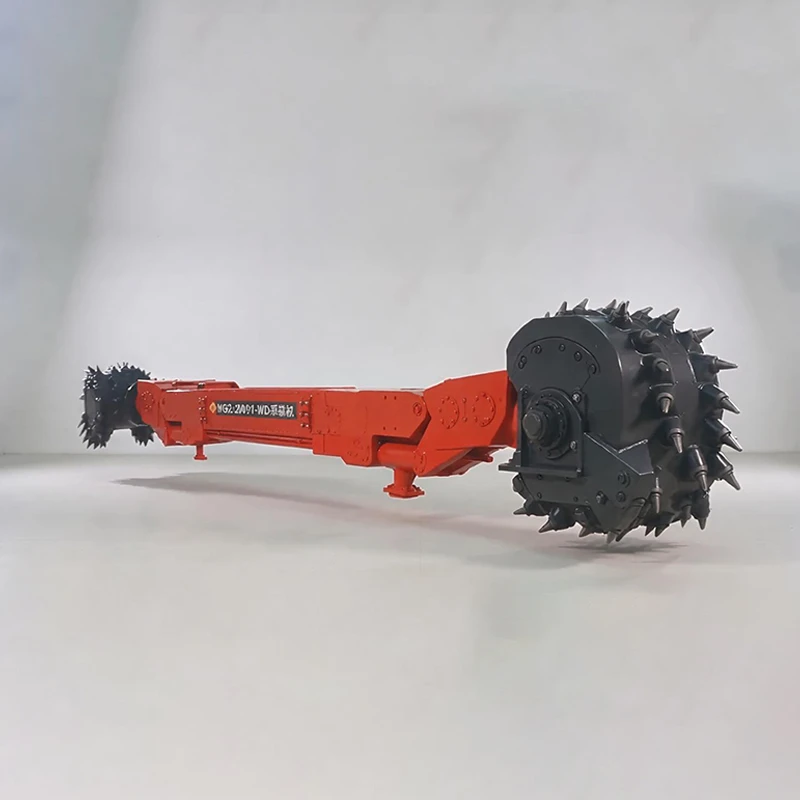

المقصات النقل الكهربائية AC من السلسلة MG2×200/910-WD ماكينات النقل الكهربائية AC المقصات
تعد ماكينات القص الكهربائية للنقل AC من سلسلة MG2×200/910-WD من المعدات الأساسية للتعدين الميكانيكي الكامل في طبقات الفحم متوسطة السُمك. يشتمل خط الإنتاج أيضًا على MG2×160/740-WD وMG2×125/600-WD، المتوفرة في إصدارات منخفضة المستوى وعالية المستوى لارتفاعات التعدين المختلفة. يوفر الطراز الرئيسي MG2×200/910-WD ارتفاعات تعدين تبلغ 1.4-2.7 مترًا (منخفض المستوى) و1.4-3.0 مترًا (عالي المستوى) لتناسب معظم وجوه الفحم متوسطة السُمك.
تعد ماكينات القص الكهربائية للنقل AC من سلسلة MG2×200/910-WD من المعدات الأساسية للتعدين الميكانيكي الكامل في طبقات الفحم متوسطة السُمك. يشتمل خط الإنتاج أيضًا على MG2×160/740-WD وMG2×125/600-WD، المتوفرة في إصدارات منخفضة المستوى وعالية المستوى لارتفاعات التعدين المختلفة. يوفر الطراز الرئيسي MG2×200/910-WD ارتفاعات تعدين تبلغ 1.4-2.7 مترًا (منخفض المستوى) و1.4-3.0 مترًا (عالي المستوى) لتناسب معظم وجوه الفحم متوسطة السُمك. تصل الطاقة المركبة إلى 910 كيلووات، وتتراوح سرعة النقل من 0 إلى 8.9 م/دقيقة وتصل قوة النقل إلى 522 كيلو نيوتن. من خلال اعتماد تنظيم السرعة المتغيرة التردد للتيار المتردد على متن الطائرة بالإضافة إلى النقل المسنن، تعمل الماكينة بسلاسة وتتعامل مع ميول العمل حتى 45 درجة. ثلاثة أقطار للأسطوانة (1300/1400/1600 مم) وعمقين للويب (630 مم / 800 مم) اختيارية؛ تبلغ سرعة دوران الأسطوانة 51 دورة/دقيقة، ويصل عمق الغمر إلى 290 مم عند تركيبها مع براميل φ1400 مم لتحقيق كفاءة عالية في تكسير الفحم وتحميله. متوافقة مع مصادر طاقة المناجم 1140 فولت و3300 فولت، وتزن الماكينة حوالي 41 طنًا وتعمل بسلاسة مع ناقلات الكاشطة SGZ730 وSGZ764 وSGZ800. يبلغ ارتفاع الإطار المنخفض 855 مم فقط مع ارتفاع كبير لممر الفحم لتجنب الانسداد، مما يجعله مثاليًا للتعدين على نطاق واسع في طبقات الفحم المائلة وأسطح العمل ذات الارتفاع المتغير.
| MG2×200/910 - المواصفات الفنية لآلة تعدين الفحم من سلسلة WD | ||
| نموذج | MG2×160/740-WD MG2×125/600-WD |
MG2×200/910-WD |
| ارتفاع التعدين (م) | قزم 1.3 ~ 2.6 | قزم 1.4 ~ 2.7 |
| نوع عالي القوة 1.4 ~ 2.8 | نوع عالي الأداء 1.4 ~ 3.0 | |
| ارتفاع سطح الماكينة (مم) | القزم 855 | |
| الراقية 1050 | ||
| ارتفاع مرور الفحم (مم) | القزم 295 | |
| الراقية 490 | ||
| زاوية الميل القابلة للتكيف (°) | ≤45° | |
| الطاقة المثبتة (كيلوواط) | 740=(2×2×160+2×40+20) 600=(2×2×125+2×40+20) |
910=(2×2×200+2×45+20) |
| سرعة الجر (م/دقيقة) | 0~8.3 | 0~8.9 |
| قوة الجر (كيلو نيوتن) | 497 | 522 |
| طريقة تعديل السرعة | التحكم في سرعة التردد المتغير للتيار المتردد المحمول جواً | |
| طريقة الجر | نوع العتاد والدبوس | |
| مسافة مركز دوران الذراع الهزاز (مم) | 7530 | |
| طول الذراع الروك (مم) | 2134 | 2318 |
| قطر الطبل (مم) | 1250;1400 | 1300;1400;1600 |
| عمق القطع (مم) | 630;800 | |
| سرعة الأسطوانة (ص / دقيقة) | 53 | 51 |
| القياس السري (مم) | 230 (φ1250 الأسطوانة) | 290 (φ1400 الأسطوانة) |
| جهد الإمداد (فولت) | 1140 أو 3300 | |
| الوزن الإجمالي (ر) | حوالي 38 | حوالي 41 |
| دعم طائرات النقل | SGZ730;SGZ764;SGZ800 | |
نماذج متعددة لتغطية مرنة لارتفاع التعدين
ثلاثة أنواع مختلفة من الماكينات ذات إطارات منخفضة/عالية المستوى تغطي ارتفاعات التعدين من 1.3 مترًا إلى 3.0 مترًا للدرزات الرفيعة والمتوسطة السُمك. تناسب الوحدات منخفضة المستوى وجوه العمل الضيقة بينما تعمل الإصدارات عالية المستوى على تعزيز الإنتاج في طبقات أكثر سمكًا.
قوة عالية وجر قوي لتشغيل الوجه المائل بشكل مستقر
تدعم قوة النقل البالغة 522 كيلو نيوتن المنحدرات التي تصل إلى 45 درجة دون الانزلاق أو الانزلاق. يتيح التحكم في سرعة تردد التيار المتردد المتغير بشكل لا نهائي (0-8.9 م/دقيقة) القطع الثابت بسرعة منخفضة في طبقات رقيقة والتعدين السريع عالي الإنتاجية في طبقات سميكة.
براميل قابلة للتخصيص ومعلمات الحفر
أقطار الأسطوانة الاختيارية وأعماق الويب المقترنة بعمق 290 مم لمسح الفحم المتبقي من الأرضية وقطع أعمال التنظيف اليدوية. ينتج عن ترتيب الانتقاء العلمي كتل فحم موحدة وتحميل سلس لتقليل انسداد الناقلات.
إطار مدمج مع أداء ممتاز لتمرير الفحم
يحافظ ارتفاع الإطار المنخفض الذي يبلغ 855 مم وارتفاع تمرير الفحم 295 مم على تدفق المواد بسلاسة في الأماكن الضيقة. يعمل الذراع الذي يتراوح مقاسه 2318 مم ومسافة مركز التأرجح البالغة 7530 مم على توسيع تغطية القطع وزيادة استخلاص الفحم في زوايا الوجه.
توافق واسع لتنسيق الوجه بكفاءة
متوافق مع المصنع مع ناقلات الكاشطة السائدة من سلسلة SGZ دون إعادة بناء الموقع على نطاق واسع؛ التوافق مع الجهد المزدوج (1140 فولت / 3300 فولت) يناسب شبكات طاقة المناجم المحلية والخارجية لسهولة النشر الدولي.
تصميم عالي التحمل ومقاوم للاهتراء لوقت توقف منخفض
يقاوم النقل المسنن الصدمات والتآكل في بيئات مناجم الفحم ذات الأحمال الثقيلة والمتربة. يوازن الوزن المعقول الذي يبلغ 41 طنًا بين قابلية الحركة والثبات، مع نقاط خدمة جيدة التنظيم لإجراء صيانة روتينية مريحة.
دورة كاملة من الدعم الفني في الخارج
نقوم بتخصيص ملف تعريف الإطار ومواصفات الأسطوانة وفقًا لسمك التماس المحلي وزاوية الانحدار وإمدادات الطاقة؛ تقديم مخططات متكاملة لمطابقة الوجه بالإضافة إلى التشغيل في الموقع وتدريب المشغلين وتوريد قطع الغيار الأصلية في جميع أنحاء العالم.
